プラグバルブ FP-42T-20

油圧操作調圧水

製品概要

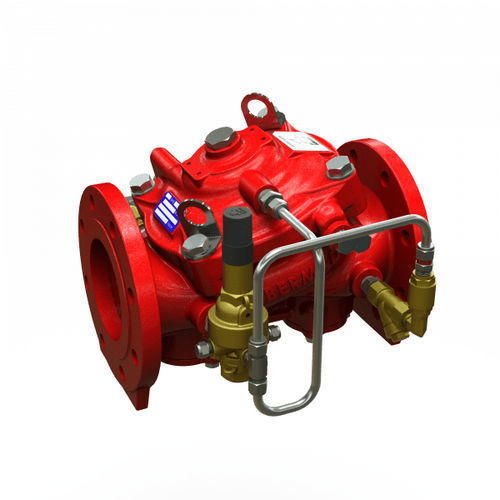

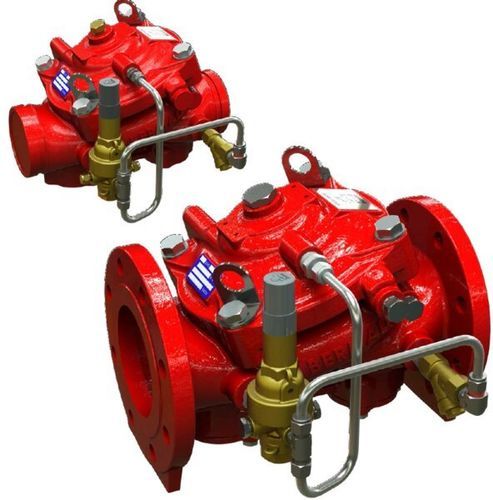

BERMAD製 FP-42T-20 は、エラストマー製で油圧作動、自己作動式の自動減圧弁に逆止弁機能を組み合わせた製品です。NFPA-13 および NFPA-20 に準拠した高度な防火システム向けに設計されており、高い上流圧力を低く安定した系統圧力に低減します。逆止弁機能により高層建築の階間圧力制御にも適しています。消防ポンプの起動時に発生する圧力スパイクを抑制し、吸込負圧を大幅に低減してポンプのキャビテーション損傷を防止します。

特長と利点

• 安全性と信頼性
  • 低圧損設計により、供給圧が低い場合でも安全性を確保
  • 故障安全動作を備えた、実績のあるシンプルな設計
  • ワンピースのエラストマーダイヤフラムシール（VRSD 技術）
  • 障害物のない連続した流路
  • 可動機械部品がない設計
• 高性能
  • 圧力変動に対する高速で滑らかな応答
  • 非常に高い流量効率
  • 直通形の効率的な流れ
  • 使用圧力：PN25 / 365 psi
• 防火用途に特化
  • 面間長は ISO 5752 EN 558-1 に規格化
  • スプリンクラーや防火配管の要件に適した、精度の高い安定した圧力制御
• 迅速かつ簡単な保守
  • インラインでの保守が可能
  • カバーの取り外しが迅速かつ容易

代表的な用途

• スプリンクラ給水システム
• 消防ポンプの吐出圧力制御
• ポンプ起動時のサージ防止
• 分岐の減圧および逆止弁として、高層建物の階間圧力制御

仕様 / 技術情報

• 型式：FP-42T-20
• シリーズ：400Y Series
• 機能：逆止弁機能を有する減圧弁（減圧 & 逆止）
• 作動方式：エラストマー、油圧作動、自己作動式
• 規格：NFPA-13 および NFPA-20 に準拠して設計
• 使用圧力：PN25 / 365 psi
• 面間長：ISO 5752 EN 558-1 に準拠
• ダイヤフラム：ワンピースエラストマーダイヤフラム（VRSD 技術）
• 流路：障害物のない直通流路で高効率
• 保守：インラインで整備可能、カバーの迅速な取り外し
• 主な用途：防火システム、ポンプ起動時のサージ制御、高層建築の階間圧力制御
