5軸マシニングセンタ LINK 6.000

汎用アルミニウム用複合素材用

説明

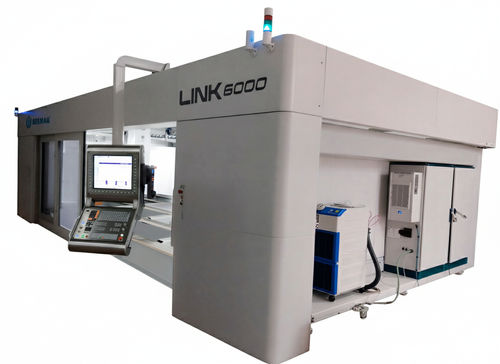

LINK 6.000は大形の5軸封閉式マシニングセンターです。コンパクトな構造、高出力、汎用性により、非鉄材料（技術用プラスチック、熱成形プラスチックおよびその派生材）の高速フライス加工が可能です。頑強な可動式ブリッジ構造により高い送り速度と優れた精度・仕上げ品質を実現します。封閉構造は可動部を完全に隔離し、作業者の安全性向上と環境影響（騒音、排気等）の低減に寄与します。

用途

• アルミニウムおよび複合材料の金型・モデルの加工
• 樹脂加工
• 構造部品の切断・仕上げ
• 炭素繊維および軽合金の加工
• 技術用プラスチック

主な特徴と説明
本機は可動式の中央仕切りにより二つの作業区画を備え、片側または両側同時に稼働できます。使用可能加工範囲は最大でX 6,000 mm × Y 1,900 mm × Z 1,000 mmです。回転軸CおよびAはそれぞれ±200°、±120°の可動域を持ち、Harmonic Drive伝達を採用しています。高速移動速度：X/Yで最大50 m/min、Zで20 m/min、C/A軸で最大9,000°/min。主軸は15 kWの液冷式モーター、定格12,000 rpm、最大24,000 rpm（HSK / E40）。制御はSiemens Sinumerik One CNC。Y軸ブリッジ内に一体化された3本のリニア工具マガジン（各8ポジション、合計24ポジション）を装備し、高速自動工具交換を実現。工具タッチプローブ標準装備。ワーク固定は機械式クランピング用テーブル（オプションあり）。

技術仕様（表）
軸数：5
構造：封閉式
加工範囲：6,000 x 1,900 x 1,000 mm（X,Y,Z）
フライスヘッド出力：15 kW
定格回転数：12,000 rpm
最大回転数：24,000 rpm
真空ポンプ：❌
工具交換：リニアマガジン、各8ポジション（3マガジン＝合計24ポジション）
工具タッチ：あり
ワーククランピング：機械式クランピング用テーブル
* 推奨値；構成により変更可能

仕様 / 技術的諸元

• 型式：LINK 6.000
• 軸数：5
• 構造：封閉式
• 使用可能加工範囲（X x Y x Z）：6,000 x 1,900 x 1,000 mm
• 回転軸：C ±200°、A ±120°（Harmonic Drive）
• 直線移動速度：X/Y 最大50 m/min、Z 20 m/min
• 回転軸速度：C/A 最大9,000°/min
• 主軸：15 kW、液冷式
• 主軸定格回転数：12,000 rpm
• 主軸最大回転数：24,000 rpm（HSK / E40）
• 制御：Siemens Sinumerik One CNC
• 工具マガジン：Y軸ブリッジ内に3本のリニアマガジン、各8ポジション（合計24）
• 工具交換方式：リニアマガジン（8ポジション）
• 工具タッチ：あり
• ワーク固定：機械式クランピング用テーブル（オプションあり）
• 代表的な用途：航空宇宙、自動車、金型・金型製造、大型3D加工
