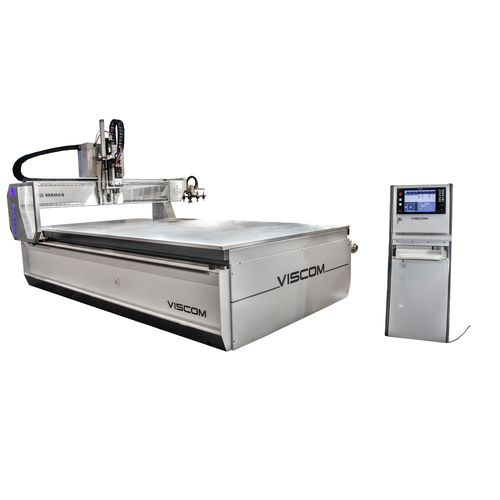

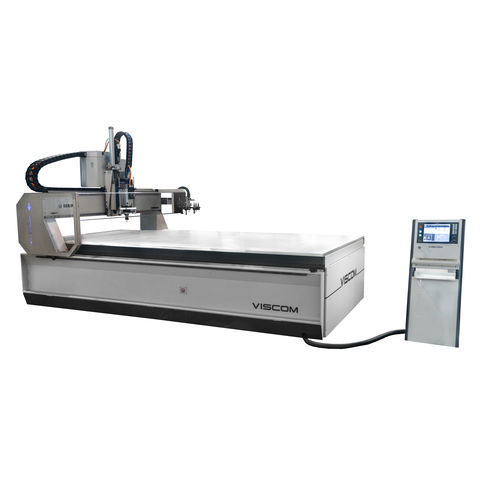

3軸フライス盤 VISCOM 3X

縦型アルミニウム用木材用

概要
VISCOM 3Xは移動式門型の3軸CNCフライス盤であり、産業生産環境における非鉄材料の加工、切断、彫刻、仕上げに対応します。エンジニアリングプラスチック、メタクリレート、木材、アルミニウム、複合材、樹脂などを高い精度で加工できます。

用途
非鉄材料の切断、彫刻、仕上げを行う産業用生産機。主な分野：自動車、建築・建設、風力、インテリア・家具、金型・モデル、海洋産業。

対応材料

• テクニカルプラスチック: PVC、ポリスチレン、ナイロン、PETG等
• アクリル・メタクリレート: 光学仕上げの切断・彫刻
• 木材・複合板: MDF、合板、無垢材
• アルミニウム・軽合金: 形材、板材、機械加工部品
• 複合材・ラミネート: ガラス繊維、炭素繊維、Alucobond、Corian
• 発泡体・樹脂: モデリング、鋳造、試作

装備
再循環式ボールねじによる高精度な位置決めと繰返し精度。移動式の橋型構造が高速度加工時の動的荷重を吸収。全軸にブラシレスサーボモータを搭載し、電気溶接で安定化された鋼構造を採用。モジュラー設計によりテーブルサイズ、工具、冷却方式、その他のオプションを構成可能。真空チャックと自動工具交換機能により連続生産に対応します。

主な特長

• 定格回転数: 12,000 rpm、最高回転数: 24,000 rpm
• 主軸出力: 8–15 kW（ISO30 または HSK-F63）
• 8ポジションタレットまたは10ポジション直線式工具交換機（自動工具較正）
• スロット付きテーブル用真空チャック（標準 290 m³/h ポンプ、オプション 1,000 m³/h スーパータービン）
• 可動式操作パネル
• 全軸自動潤滑
• 冷却: 液冷または空冷（構成により）

オプション

• 引込み式テーブルストッパー
• 電気キャビネット用空調
• 独立した2つの作業エリア
• 空気圧ソケット
• 工具冷却 空気/液体（VIP4tools）
• 工具冷却 冷風（VORTEX）
• 高精度ボールねじ駆動
• C軸
• 板材切断用のC軸追加ディスク

VISCOM 3Xを選ぶ10の理由

• 連続生産でミリメートル精度と高品質な仕上げを実現
• プラスチック、非鉄金属、木材、複合材、樹脂など多用途に対応
• 高い加工速度によりサイクルタイムを短縮
• 複雑形状のプログラミングに対応する高度な制御ソフトウェア
• 再現性を確保する高精度CNC制御
• 電気溶接で安定化された鋼構造
• 直感的で扱いやすい操作性
• CE/ISO準拠の安全性
• 自動潤滑によりメンテナンス負荷を軽減
• テーブルサイズ、工具、冷却などを用途に合わせて構成可能

仕様 / 技術特性

• 軸数: 3
• 構造: 移動式門型
• 作業領域（例）: 3,100 / 4,100 / 5,100 ... x 2,050 x 250 mm
• 主軸出力・テーパー: 8–15 kW（ISO30 または HSK-F63）
• 定格回転数: 12,000 rpm
• 最大回転数: 24,000 rpm
• 真空ポンプ: 290 m³/h または 1,000 m³/h スーパータービン
• 工具交換: 8ポジションタレット または 10ポジション直線式
• 工具較正: 含む
• ワーク固定: 真空方式（スロットテーブル）
• 操作パネル: 可動式
• 冷却方式: 液冷または空冷
• 作業テーブル: フェノール樹脂または微細孔アルミニウム
• 位置決め速度: X 55 m/min - Y 55 m/min - Z 33 m/min
• 潤滑: 自動
• 伝達: X,Y ラック&ピニオン / Z 主軸
