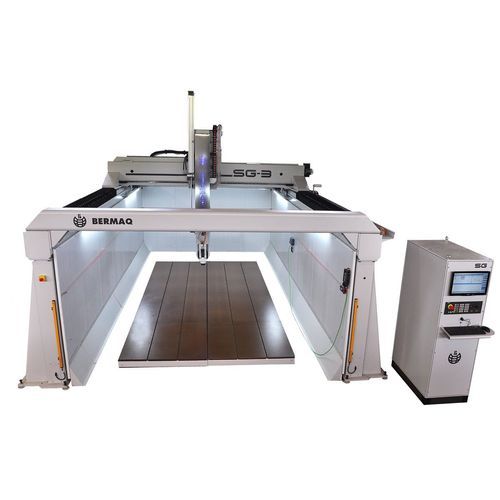

3軸フライス盤 SG-3

縦型アルミニウム用複合素材用

説明
BERMAQ®のガントリ式3軸CNCフライス盤SG-3は、ポリスチレン、プラスチック、樹脂、フォーム、アルミニウム、ステンレス鋼、複合材料など中型部品の加工を想定して設計されています。モジュラー構造により、試作から量産まで用途に応じた複数の構成とオプションを選択できます。

用途

• 航空宇宙・自動車：試作、金型、複合材料の加工
• 造船：模型や軽量構造部品
• モデリング・試作：スケールモデル、建築デザイン、特注部品
• プラスチック・複合材料：フォーム、ポリウレタン、樹脂の切断・加工
• 金型・治具：熱成形や鋳造用のパターン製作
• アート・舞台美術：セット、彫刻、映画製作

加工可能材料

• ポリスチレン、フォーム、ポリウレタン
• 技術用プラスチック、樹脂
• アルミニウム
• ステンレス鋼
• 複合材料（カーボンファイバー等）

主な特徴と機能説明
SG-3は剛性の高いガントリ構造と高精度のCNC制御、性能の高い主軸を組み合わせています。オープンデザインによりワークの搬入出が容易で、前面扉付きのフルエンクロージャーをオプションで用意可能です。モジュール式設計により、用途に応じた多様なヘッドや生産装置の統合が可能です。

伝動・駆動系
標準はX/Y軸にラック＆ピニオン、Z軸にプレロード付きボールねじを採用し精度を確保します。動的特性と位置制御向上のため、マスター・スレーブ構成のデュアルサーボモータをオプションで装備できます。

工具と自動化
ガントリ下にリニアツールチェンジャーを装備可能で、自動工具交換機は10、12、30、最大40ポジションの選択肢があります。用途に応じた複数のフライスヘッドと自動化シーケンスによりサイクルタイムを短縮できます。

制御とアクセサリ
Heidenhain iT NC640またはSIEMENS 840D SLのCNC制御に対応。電子ハンドホイールや空調付制御盤などのアクセサリを用意しています。

補助システムとオプション

• 非接触工具測定装置
• ワイヤレスプローブによるワーク測定
• 工具冷却システム
• ワーク固定用真空ポンプ
• 自動潤滑システム
• フェノール樹脂製ワークテーブル
• フルエンクロージャー（オプション）

性能と生産性
SG-3はセットアップと生産時間を短縮し、航空宇宙、自動車、金型、複合材料などの分野で繰り返し精度と仕上がりを向上させることを目的としています。

仕様 / 技術データ

• モデル：SG-3（ガントリ式3軸CNCフライス盤）
• 軸数：3（X、Y、Z）
• 伝動：X/Y＝ラック＆ピニオン、Z＝プレロード付きボールねじ
• オプション駆動：デュアルサーボモータ（マスター-スレーブ）
• 工具交換：ガントリ下のリニアチェンジャー、工具庫オプション：10 / 12 / 30 / 最大40ポジション
• 制御：Heidenhain iT NC640 または SIEMENS 840D SL
• アクセサリ：電子ハンドホイール、空調付電気盤
• テーブル：フェノール樹脂
• オプション：非接触工具測定、ワイヤレスプローブ、工具冷却、真空ポンプ、自動潤滑
• エンクロージャー：標準はオープンデザイン、フルエンクロージャーはオプション
• 主対象材料：ポリスチレン、プラスチック、樹脂、フォーム、ポリウレタン、アルミニウム、ステンレス、複合材料
