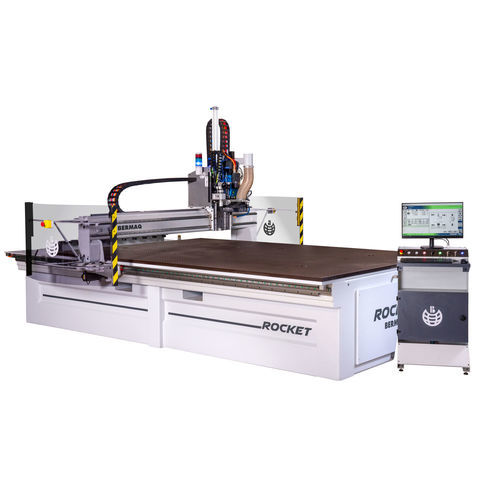

3軸フライス盤 ROCKET縦型アルミニウム用木材用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 加工材料
- アルミニウム用, 木材用, PMMA用, 複合素材用, 樹脂用
- タイプ
- ブリッジ
- スピンドル
- ISO 30
- ツールステーション数
- 8ツール
- 関連機能
- ドリル, 彫刻
- 応用
- パネル用, プラスチック産業用, アルミニウム産業用, 家具用, 林業用
- その他の特徴
- コンパクト, 高精度, コンソール, 工具交換装置付
- X軸移動距離
1,500 mm, 2,050 mm, 3,100 mm, 4,100 mm
(59.06 in, 80.71 in, 122.05 in, 161.42 in)- Y軸移動距離
2,050 mm
(80.71 in)- Z軸移動距離
180 mm
(7.09 in)- 回転速度
最大: 24,000 rpm
(150,796 rad.min-1)最少: 12,000 rpm
(75,398 rad.min-1)- 出力
最大: 8 kW
(10.88 hp)最少: 4 kW
(5.44 hp)- X軸の移動速度
20 m/min
- Y軸の移動速度
20 m/min
- Z軸の移動速度
15 m/min
詳細
説明
BERMAQの3軸CNC加工センターROCKETは、プラスチック、PMMA、木材、Solid Surface、Alucobond®、樹脂などの軟質かつ非鉄材料の加工を目的に設計されています。真空固定を備えたコンパクトな3軸機で、2D/3D形状の精密加工に対応します。8ポジションのリニア工具交換装置と工具タッチセンサーを備えています。
用途
材料
主な仕様（抜粋）
BERMAQの3軸CNC加工センターROCKETは、プラスチック、PMMA、木材、Solid Surface、Alucobond®、樹脂などの軟質かつ非鉄材料の加工を目的に設計されています。真空固定を備えたコンパクトな3軸機で、2D/3D形状の精密加工に対応します。8ポジションのリニア工具交換装置と工具タッチセンサーを備えています。
用途
- グラフィック：グラフィック仕上げ、印刷パネル、広告パネル、高精度彫刻。
- サイネージ：立体看板、電飾看板、アルミ文字、複雑な彫刻。
- 産業加工：家電部品、複合材料やプラスチック、発泡材、木材、アルミの技術加工。
- デジタル木工・家具：家具部品、額縁、装飾彫刻、立体的なレリーフの生産。
- 建築・ファサード：外装パネル（Corian®、アルミ、PVC、Alucobond®）の加工。
材料
- プラスチック / PMMA
- Solid Surface / 樹脂
- 木材 / MDF
- アルミニウム
- 複合材料
主な仕様（抜粋）
- 軸数：3
- 構造：可動式ブリッジ
- 加工エリア（オプション）：1500 x 2050 x 180 mm；2050 x 2050 x 180 mm；3100 x 2050 x 180 mm；4100 x 2050 x 180 mm
- スピンドル出力：4–8 kW（ISO30）
- 定格回転数：12,000 rpm
- 最大回転数：24,000 rpm
- 真空ポンプ：250 m³/h または 530 m³/h（ASDタービン）
- 工具交換：リニア式 8ポジション
- 工具検出器：あり
- ワーク固定：溝付きテーブルによる真空固定
- 操作パネル：回転式
- 冷却方式：空冷
- 作業テーブル：フェノール樹脂製溝付きテーブル
- 位置決め速度：X 20 m/min • Y 20 m/min • Z 15 m/min
- 給油方式：手動
- 伝達方式：X,Y ピニオンギア • Z スピンドル
- * 推奨値；オプションで変更可能
