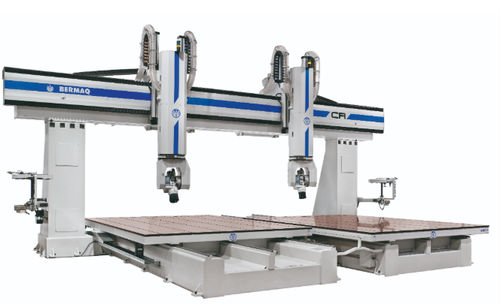

5軸フライス盤 CR-2

縦型アルミニウム用木材用

説明
2台の有効作業テーブルを備え、1頭または2頭の同時加工が可能な構成に対応する5軸CNCフライス盤。アルミニウムなどの類似材料に対する高速加工向けに設計され、モジュラー構造により連続した5軸生産に適した構成が可能です。

概要

• 交互に積み降ろしができる2台の有効作業テーブルにより、連続運転時の稼働率を最適化します。
• 生産能力に応じて1頭または2頭の同時加工を選択できるモジュラー構造。
• アルミニウム、木材、工業用プラスチックの高速加工に対応。

用途

• 鋳造用モデル（パターン）の製作。
• 試作および特殊設計部品の加工。
• 発泡スチロールやポリウレタン芯材を用いた複合材向けモデルの製作。

特長

• 5軸制御に対応。
• 複数選択可能なフライスヘッドを搭載可能。
• アルミニウム加工向けに最適化された複合ユニットを採用。
• 手動または自動工具交換のオプション。
• HSK主軸インターフェース装備。
• 有効加工範囲:
  • 長さ: 2,000–4,000 mm
  • 幅: 1,500–2,000 mm
  • Z軸有効最大高さ: 1,250 mm
• 自動給油装置。
• 顧客仕様に応じた特注製作が可能。

モデルと材料

• 高速5軸CNC機での高精度モデル製作が可能。木材、プラスチック、アルミニウムに対応し、CAD/CAMワークフローで顧客要件に対応します。

CR-2で加工可能な材料

• アルミニウムおよび軽合金: モデル、金型、技術部品の高速ラフ・仕上げ加工。
• 木材および派生板: MDF、合板、無垢材。
• 工業用プラスチック: 発泡スチロール、ポリウレタン、PVCおよび派生素材。
• エポキシペースト: 発泡スチロールやポリウレタン芯材上のモデル、複合材用途。
• 技術用樹脂: 試作、金型、鋳造・成形用パターン。

構造とエンジニアリング
CR-2は、連続した5軸生産の要件に耐える剛性と精度を確保するよう設計されています。モジュラー設計により、寸法、ヘッド数、工具交換方式など、顧客の要件に応じて構成可能で、生産プロセスへの最適な統合が可能です。

サービスとサポート

• BERMAQは、技術仕様の決定から据付・立ち上げまで技術サポートを提供し、稼働率最大化と寿命延長を目的とした予防保守契約をオプションで提供します。

技術仕様

• ブランド: BERMAQ
• モデル: CR-2
• 軸数: 5軸制御
• テーブル: 二連の有効作業テーブル
• ヘッド: 1または2の同時ヘッドで構成可能
• 工具交換: 手動または自動（オプション）
• 主軸インターフェース: HSK
• 有効加工範囲 (L × W): 長さ 2,000–4,000 mm; 幅 1,500–2,000 mm
• Z軸有効最大高さ: 1,250 mm
• 対象材料: アルミニウム・軽合金、木材・派生板、工業用プラスチック、エポキシペースト、技術用樹脂
• 自動給油: 有り
• カスタマイズ: 顧客要件に応じた特注製作可
