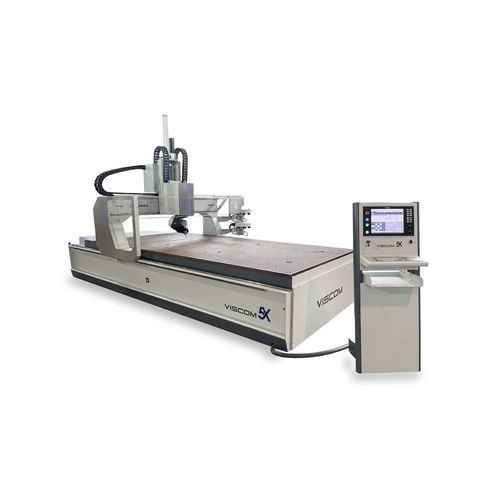

5軸フライス盤 VISCOM 5X

縦型アルミニウム用木材用

説明
VISCOM 5X は非鉄材料の要求の高い加工向けに設計された5軸インターポレートCNCフライス盤です。可変作業領域、マルチツール機能、リモート監視を備え、複雑な形状や仕上げの生産を支援します。

用途

• グラフィック分野：看板照明、広告パネル、展示用部材、彫刻。
• 産業：家電、複合材料、プラスチック、木材、アルミの加工。
• 建設・建築：Corian、アルミプロファイル、PVC、Alucobond、Solid Surface の外装。
• 内装・装飾：間仕切り、カーペット、販促品、ギフトの切断。
• 海事：船舶家具、桟橋、技術部品。
• 航空：複合材料部品やアルミ製部品の製造。
• 鉄道：アルミプロファイルや車内トリム。
• 自動車：金型製作や自動車部品の製造。

加工可能材料

• 技術系プラスチック：PVC、ポリスチレン、ナイロン、PETG 等。
• アクリル・メタクリレート：光学仕上げの切断・彫刻。
• 木材・合板類：MDF、合板、無垢材。
• アルミニウム・軽合金：プロファイル、板材、機械加工部品。
• 複合材・ラミネート：ガラス繊維、カーボン、Alucobond、Corian、Solid Surface。
• 技術用フォーム・樹脂：モデリング、鋳造、試作。

主要機能と利点
5軸インターポレーションにより治具数を削減し、1回のセットアップで複雑形状の加工が可能となり、精度とサイクルタイムが向上します。ベッドとブリッジは電気溶接かつ熱的に安定化された鋼製で、連続稼働時の安定性を確保します。X/Y伝達はヘリカル歯面のラック＆ピニオンと精密プラネタリ減速機を採用し、位置決め精度を保証します。リモート操作とストリーミングにより工程の監視と記録が可能です。

機械特性
Z軸は高荷重対応の主軸を備え、プレロードナットと内部循環ボールにより高精度で静音動作を実現し、空気圧補償が寿命を延ばします。作業領域は構成可能：X 1,550–10,000 mm、Y 1,000–3,000 mm、Z ≥ 500 mm、C/A軸は無限回転。各ユニットは精密な運動学校正を受け、自動集中給油により保守を最小化します。

オプション

• マルチドリルグループ（複数のドリルヘッド選択可）。
• テーブルトップの格納式プレート。
• 電気盤内エアコン。
• 2つの独立作業エリア。
• 空気圧ソケット。
• 工具冷却 空気/液体（VIP4tools）。
• 工具冷却 冷気（VORTEX）。
• 微小孔アルミテーブル。
• ベンチ上の線形10工具交換、最大26位置まで拡張可能。

選定理由（10点）

• X軸は最大10,000 mmまで構成可能で大物加工に対応。
• 5軸インターポレーションにより複雑形状を一回の治具で加工可能。
• 11 kWヘッドで最高20,000 rpmの回転数、荒取りと仕上げに適合。
• 自動工具交換：16位置のダブルタレット、26位置まで拡張可。
• プログラムで設定可能な8つの独立真空ゾーンによるインテリジェントクランプ。
• リモート監視および工程の録画/ストリーミング。
• 自動集中給油で保守最小化。
• 電気溶接鋼の熱安定化構造による高剛性。
• 寸法、工具、冷却、オプションのフルカスタマイズ。
• 精密運動学校正とヘリカル伝達＋プラネタリ減速機。

仕様（技術データ）

• 軸数：5
• 構造：可動ブリッジ
• 作業領域（構成可能）：X 1,550–10,000 mm；Y 1,000–3,000 mm；Z ≥ 500 mm（ブリッジ貫通高 500 mm）；C/A：無限回転
• フライスヘッド：11 kW HSK-F63（液体冷却）
• 定格回転数：12,000 rpm
• 最高回転数：20,000 rpm
• 真空ポンプ：290 m³/h または 1,000 m³/h スーパータービン
• 工具交換：ダブルリボルバー 16ポジション（拡張可）
• 工具測定器：有り
• ワーク把持：8ゾーン自動独立真空システム
• 操作盤：可動式
• 冷却方式：液冷
• 作業テーブル：フェノール樹脂製、金属インサート付き
• 位置決め速度：X/Y 55 m/min；Z 33 m/min；C/A 75º/sec
• 潤滑：自動集中潤滑ポンプ
• 伝達：X,Y ラック＆ピニオン；Z 主軸とプレロードナット、内部循環ボール
