3軸フライス盤 HEXA

汎用アルミニウム用木材用

説明

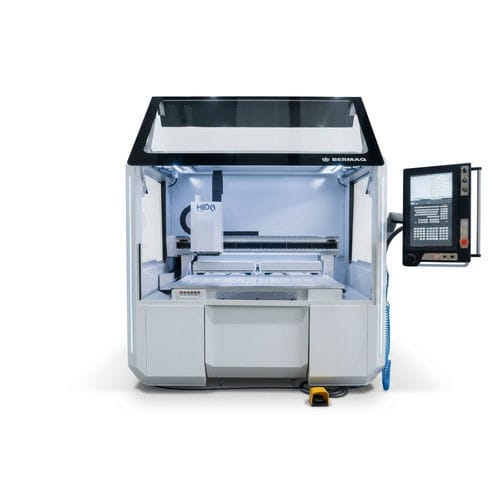

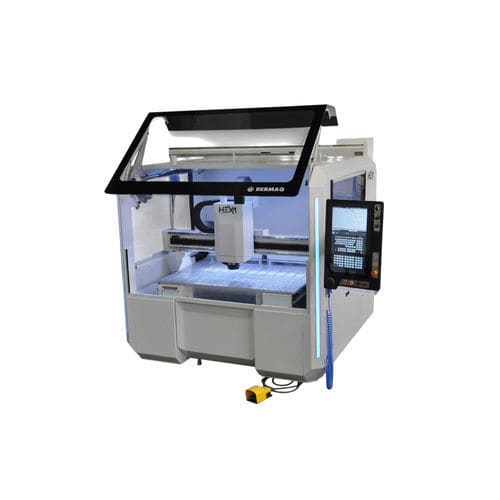

HEXAは、X軸およびY軸にDirect Drive式のリニアモーターを搭載した高速CNCフライス盤で、加工、切断、彫刻、フライス加工、研磨など、要求の厳しい産業環境での多様な材料処理を目的としています。鋼製フレームとポリマコンクリートを組み合わせた防振構造により、高速時でも熱的・機械的な安定性を確保します。高精度、再現性、生産性が求められる用途向けの機械です。

用途

• 自動車：パネル、金型、車両用技術部品の加工。
• 航空宇宙：アルミニウム、複合材、炭素繊維の厳しい公差での加工。
• 先端産業：高密度プラスチック、樹脂、複合材料の技術部品。
• 試作・モデル製作：寸法精度の高い試作部品および金型の製作。
• グラフィック・サイン：軟材および半硬材の高精度彫刻・切断。

装備
HEXAはX/Y軸にDirect Driveリニアモーターを採用し、従来の機械的伝達要素を排除しています。HSK-E40テーパーのHITECO QD-2 6.5 kW電動主軸（セラミックベアリング、液体冷却）、内部加圧、迅速工具交換、ベッド内蔵の12ポジション線形ツールマガジン（HSK-E40およびER-2対応）、グリッドとCNC制御の4つの吸着ゾーン、T溝・ねじ穴・マルチドリル等のモジュール式把持、MITSUBISHI M80VW / M80W制御を備えています。

特徴

• 振動吸収のためのポリマコンクリートを組み合わせた鋼構造により、加工振動を低減し安定した仕上がりを実現。
• Direct Driveリニアモーターによる高い位置決め性能と動特性。
• 高回転主軸により優れた仕上げと熱安定性を提供。
• 12ポジション線形ツールマガジン（工具は最大Ø35 mm、長さ100 mmまで対応）。
• 自動潤滑および空調制御された電気キャビネットにより稼働率を向上。
• グリッドとCNC制御の4ゾーン吸着、モジュール式テーブル構成が可能。

オプション

• 3 kW（1,400 m³/h）高圧集塵機
• 追加の線形交換（工具ポジション増設）
• BLUM TC76 ワークプローブ
• VORTEX 工具冷却システム
• エア/オイル工具潤滑（LUBETOOL）

対応材料

• 工業用プラスチック：PVC、ポリスチレン、ナイロン、PETG系等
• アクリル / メタクリレート：光学仕上げの切断・彫刻
• アルミニウム・軽合金：パネル、プロファイル、3D加工部品
• 複合材料：カーボン、ガラス繊維、Alucobond等
• 木材・木質ボード：MDF、合板、無垢材
• 技術フォーム・樹脂：モデリング、鋳造および特殊加工

技術仕様

• 軸数：3
• 作業領域（X x Y x Z）：1.500 x 1.000 x 200 mm
• フライスヘッド / 主軸：HITECO QD-2 6.5 kW（HSK-E40）
• 定格回転数：12.000 rpm
• 最大回転数：36.000 rpm
• 真空ポンプ（標準）：100 m3/h
• 工具交換：12 - 24 ポジション（標準は12ポジション線形マガジン）
• 工具測定器：BLUM Z-NANO
• 操作パネル：CNC MITSUBISHI M80VW / M80W
• 潤滑：自動
• 駆動 / 移動：X、Y：Direct Drive リニアモーター
• 位置決め速度：X/Y 最大 100 m/min
