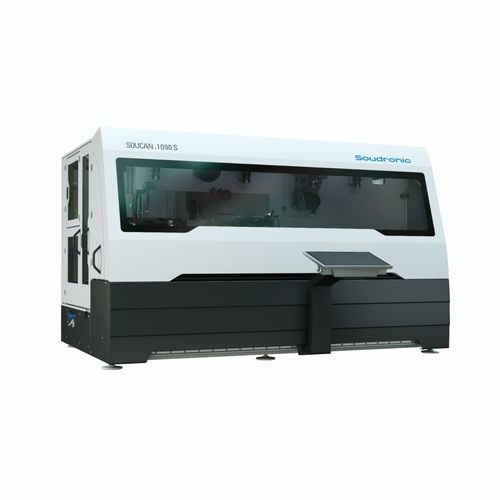

シーム溶接機 SOUCAN 1090 S

自動大径用胴回りシーム溶接

製品概要
SOUCAN 1000 S/800 Sシリーズの缶胴溶接機は、ブランクを円筒状の缶胴に成形し、Superwima溶接方式で重なり部を溶接します。最小限の重なりと精密な溶接電流制御により、板厚の約1.4倍の圧着縫合を実現し、三ピース缶の安定した生産を可能にします。

新しいワイヤーシステム

• ガイドロールの大幅削減によるワイヤー張力制御（27個→約15個）
• 最小で安定した缶ギャップ
• 無給油プロファイラー
• 改良されたワイヤーチョッパー設計
• 電流削減装置実装
• 溶接ワイヤー洗浄モジュール
• スズ付着防止のセラミックディスク

新世代ソフトウェア UNICONTROL 4 と駆動

• 24インチ大型タッチディスプレイで操作支援
• 高速化したノードでサイクル短縮
• 全駆動をサーボ化（1-wire技術）
• 生産中の缶ギャップ調整が可能

PULSAR 静止形周波数変換器

• 溶接時の電流制御を確実に行う
• 全周波数域での最適な電流制御と選択可能な波形
• 制御範囲全体で溶接 nugget 距離を設定可能
• ワイヤーブレイクのリスク低減、各缶サイズの設定が簡単（レシピ保存可）

D-Lock ローラーヘッド接続

• DISCON+ D-Lock により導電性を改善
• 平面シールによる漏れリスクの低減

ローラーベッド間隔調整

• 完全に新設計
• 上部から調整可能
• 正確な間隔設定のためのスケール付

安全機能

• 保護された生産のための安全許可スイッチ
• スローモーションと安全な手動介入のための両手操作

FLUID+ 冷却システム
DISCON+ ローラーヘッドを含む機械全体を単一の媒体で閉ループ冷却します。FLUID+ は熱交換器と専用冷却媒体を統合し、安定した熱管理を提供します。

Soudronic Insights Ready
マシンおよび構成部品レベルでの一定期間のライブ生産統計を含む基本ダッシュボード：

• 機械状態
• 稼働効率
• 上位5件のエラー統計
• 生産カウンター
• イベントログ

追加技術およびオプション

• UNIPROFILER：一定のワイヤ幅と均一な溶接品質のための自動ワイヤープロファイリング
• ARS Adaptive Rounding System：材料を解析しロール成形ジオメトリを自動設定するインライン計測装置
• 酸化物のない溶接縫合保護
• エネルギーおよび空気消費量の計測、Insightsにデータ表示
• Monitor SWM-3 / OCR-R：エネルギー、キャリブレーション力、熱チャネルの監視；過電流低減と不良品制御

機種

• SOUCAN 1090 S — 最大 900 cpm | 本体直径 52–99 mm | 高さ 76–150 mm | 板厚 0.13–0.25 mm | 銅線径 1.24 / 1.38 mm | Highspeed-UNITOOL | 溶接速度 25–115 m/min
• SOUCAN 1080 S — 最大 800 cpm | 本体直径 52–99 mm | 高さ 76–150 mm | 板厚 0.13–0.25 mm | 銅線径 1.24 / 1.38 mm | Highspeed-UNITOOL | 溶接速度 25–115 m/min
• SOUCAN 1075 S — 最大 750 cpm | 本体直径 (45) 52–154 mm | 高さ 64–262 mm | 板厚 0.13–0.28 (0.31) mm | 銅線径 1.24 / 1.38 / 1.50 mm | Highspeed-UNITOOL | 溶接速度 25–120 m/min
• SOUCAN 870 S — 最大 700 cpm | 本体直径 52–99 mm | 高さ 76–150 mm | 板厚 0.13–0.25 mm | 銅線径 1.24 / 1.38 mm | Highspeed-UNITOOL | 溶接速度 25–90 m/min
• SOUCAN 860 S — 最大 600 cpm | 本体直径 (45) 52–154 mm | 高さ 64–320 mm | 板厚 0.13–0.28 (0.31) mm | 銅線径 1.24 / 1.38 / 1.50 mm | Highspeed-UNITOOL | 溶接速度 25–90 m/min

技術仕様

• 製品名：SOUCAN 1000 S / 800 S
• 最高生産能力：最大 900 cpm（構成により 1000）
• 胴体直径範囲： (45) 52–154 mm
• 胴体高さ範囲：64–320 mm
• 板厚：モデルにより 0.13–0.28（最大 0.31） mm
• 銅線径：1.24 / 1.38 / 1.50 mm（モデル依存）
• 溶接速度：9–120 m/min（ライン・サイズ依存）
• キャリブレーションツール：Highspeed-UNITOOL
• 溶接方式：Superwima（最小重なり；縫合圧着 ≈ 1.4× 板厚）
• 制御：UNICONTROL 4 ソフトウェア世代、フルサーボ駆動
• 冷却：統合 FLUID+ 閉ループ冷却システム
• 電流制御：PULSAR 静止形周波数変換器
• 監視：基本 Soudronic Insights ダッシュボード；SWM-3 / OCR-R オプションあり
