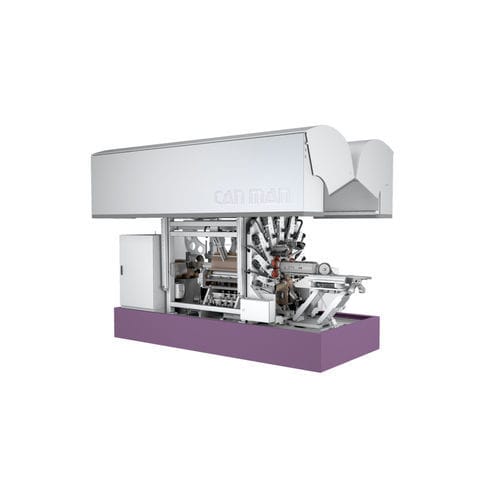

シーム溶接機 X4

自動ステンレススチール用炭素鋼用

概要
缶胴溶接機は三片缶の生産ラインにおける中核機械です。胴材を成形し、Superwima の原理により縦継ぎ目を溶接します。Superwima は数十分の一ミリのごく小さな重なりのみを必要とします。溶接電流の精密制御と加圧の最適化により、母材厚さの約1.4×の押しつぶされた継ぎ目が得られます。最新世代は高い機械稼働率と効率的な生産を提供し、業界標準を刷新しています。

適用分野

• エアゾール
• 食品／飲料
• 産業用途

特徴と利点 (X4)
最速の段替え
完全自動の段替えにより小ロットの経済的生産が可能になり、従来半自動または手作業を要した変更を中小製造業でも実現できます。

汎用性
製造範囲は胴径230 mm（小型ドラム）から575 mm（大型ドラム）、板厚は0.4 mm〜1.5 mmをカバーします。ステンレス鋼や傷つきやすい表面など幅広い材料を処理できます。

柔軟性
色分けされた9個のダイアボロロールにより摩擦とキズのリスクを最小化し、機械の範囲内で任意の径を溶接可能です。クイックリリースでフォーマット変更はプラグ＆プレイです。

操作性
フォーマット、材料、速度の変更は10分で完了します。20台のサーボが記憶された設定を自動適用します。無線操作パネルやリモートデバイスからのセットアップと運転が可能な分かりやすいユーザーインターフェースを備えます。

品質
多数のセンサーが生産プロセスを監視・制御し、安定した溶接品質、低い摩耗、最小限の廃棄を確保します。高度な溶接監視にはオプションの Qualimaker2 が利用可能です。

作業性（アクセス）
キャリブレーションツールは自動で前方に移動し、溶接ロールの交換や掘り直し、Zバーの交換などの保守作業へのアクセスを容易にします。

経済性
内外ローラーヘッドの同期駆動により溶接品質が向上し、溶接リングの摩耗が低減されます。溶接ロールは水銀フリーで、内外リングの交換が可能な構造により長寿命化を図れます。

FLUID+ 冷却システム
DISCON+ ローラーヘッドを含む機械全体を単一の媒体で密閉循環冷却します。FLUID+ は熱交換器と専用冷却媒体を統合し、安定した性能を提供します。

Soudronic Insights Ready
機械およびコンポーネントレベルでの時間制限付きライブ生産統計を示す基本ダッシュボード：

• 機械状態
• 効率
• 上位5件のエラー統計
• 生産カウンター
• イベントログ

利用可能シリーズ（抜粋）

• SOUCAN 2000/1000/800
• SOUCAN 1000 S/800 S
• SOUCAN 600 S
• COMPACT 240/180/120
• COMPACT 80/60/40
• X7
• X5
• X4
• STW
• Semi-Auto
• X8

機種 — 主要例：X4 WeldCENTER™
機種：X4 WeldCENTER™
最大生産量 [cpm]：最大 20 ドラム
胴径 [mm]：230 – 400 mm（小型）；350 – 575 mm（大型）
胴高さ [mm]：160 – 950
板厚 [mm]：0.4 – 1.5
溶接可能材料：ステンレス鋼、黒皮鋼、亜鉛めっき鋼
溶接速度 [m/min]：3 – 12
フォーマット変更 [min]：10
高さ変更 [min]：5
電源：3 x 400 VAC + N + PE, 50/60 Hz
ヒューズと電力：3 x 80 A, 45 kVA
水圧：6 bar
流量：30 l/min
空気圧・消費量：6 bar, 20 m3/h

注意
Superwima 原理は数十分の一ミリの最小重なりを可能にし、母材厚さの約1.4×の押しつぶし継ぎ目を生成します。複数のシリーズと機種により、小型から大型まで、半自動や高性能の生産ラインに対応します。

技術仕様

• 溶接原理：Superwima（最小重なり溶接）
• 典型的な押しつぶし継ぎ目：約 1.4 × 板厚
• 生産能力（例）：一部の SOUCAN シリーズで最大 900 cpm；X4 WeldCENTER™ で最大 20 ドラム
• 溶接速度範囲：典型 3–12 m/min（X4）、高速 SOUCAN シリーズで最大 120 m/min
• 胴径範囲：例 45–154 mm（SOUCAN 2000 シリーズ）から 575 mm（X4 大型版）
• 胴高範囲：シリーズにより例 50–950 mm
• 板厚範囲：シリーズ全体で 0.12–1.50 mm（例 X4：0.4–1.5 mm）
• 銅線径（該当時）：1.24 / 1.38 / 1.50 mm（シリーズ依存）
• キャリブレーションツール：Highspeed-UNITOOL、UNITOOL、COMPACT tool（シリーズ依存）
• 冷却：統合 FLUID+ 閉回路冷却システム
• 制御および自動化：最大 20 サーボ、無線操作パネル、リモートアクセス、Soudronic Insights 接続
• オプションの溶接監視：Qualimaker2
