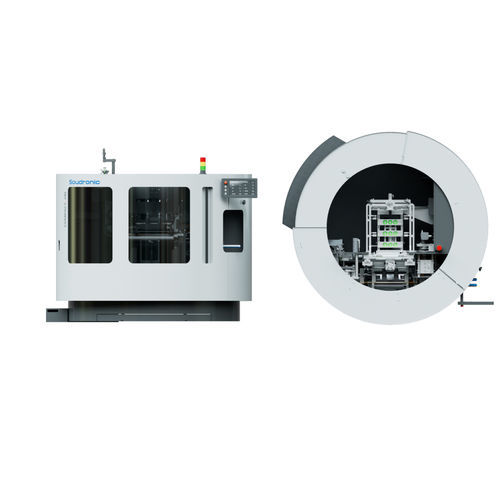

抵抗溶接機 COMPACT 240

自動組み込み式インバータ

概要
COMPACT 缶胴溶接機は、3ピース缶の生産ライン向けに設計され、ボディブランクを成形し、Superwima 原理による最小オーバーラップで縦継ぎ目を溶接します。加工によりシームは板厚の約1.4倍に圧延され、ワイヤー消費を抑えつつ安定した継ぎ目品質を実現します。既存ラインへのコンパクトな統合と経済的な生産で世界的に実績があります。

COMPACT 240/180/120 の紹介
COMPACT シリーズは小さい設置面積と柔軟なプラットフォームを提供し、COMPACT 240/180/120 では標準的にトップシーム溶接を採用します。プラットフォームのバリアントはボトムシーム概念にも対応可能で、標準用途や小型フォーマット向けに設計されています。フォーマット変更も容易です。

主な利点と特徴

• ほとんどの缶生産ラインに適合するコンパクトで多用途な設計
• 生産速度最大240缶/分（COMPACT 240）
• 小さなフットプリント（約2300 mm径から）および低い機械高さ（約1740 mm）
• 作業者および食品安全のために完全に覆われた筐体
• 精密なストップ＆ゴー式ワイヤードライブでワイヤー消費を最小化；小型胴体連続給送用に1 mmまでギャップ調整可能
• QuickChange Plus：高さ変更約5分、完全なフォーマット変更<20分（自動または手動）
• コスト最適化された交換部品とCOMPACT校正ツール
• 上流/下流設備との統合対応および多彩な自動化オプション

制御、電子機器、ソフトウェア
制御システムは SMARTControl（コスト重視）または Soudronic UNICONTROL（高機能）を選択可能。UNICONTROL 4 は大型タッチモニター（24"）、高速ノード、サーボドライブ（1‑wire 技術）、生産中の缶ギャップ調整機能を備えます。OTA ソフトウェア更新で継続的な改善が可能です。

溶接電流と駆動
PULSAR 静的周波数変換器は周波数帯全体で最適な溶接電流制御を提供し、選択可能な波形、定義可能なナゲット間距離、保存可能な溶接プロファイルによりワイヤーブレークのリスク低減と各缶サイズに対する最適化を可能にします。

冷却と機械設計
FLUID+ 閉循環冷却システムは、専用の熱交換器と単一冷媒により DISCON+ ローラーヘッドを含む機械全体を冷却し、生産中の安定した熱条件を確保します。

DISCON+ とローラーヘッド
DISCON+ の D‑Lock ローラーヘッド接続は電流伝導性を向上させ、面状シールポイントにより漏れリスクを低減して信頼性の高い電気接触を実現します。

デジタル機能
Soudronic Insights Ready：機械およびコンポーネントレベルのライブ生産統計（機械状態、効率、上位エラー統計、生産カウンター、イベントログ）を時間制限付きで提供する基本ダッシュボード。

オプションとパッケージ
利用可能なオプション：Comfort パッケージ（缶胴高さ自動変更とロールフォーマー自動設定）、Insights に表示されるエネルギー消費監視、SWM-3 / OCR-R 等のモニター（エネルギー、校正力、熱チャネル、過電流/不良缶制御）、Industry 4.0 対応（OPC‑UA）、コスト最適化されたパウダーシステム（UNICONTROL + SOUCOAT P-40S／将来の SMARTControl 統合）。

アクセサリと試験装置
オプションのアクセサリ：コーンテスター、溶接ローラードレッシングユニット、ワイヤー継ぎ用冷間圧接機、ボールテスター（継ぎ目強度）、ストライプカッター STC（品質管理用試料）、内径測定ユニット、オフラインでのブランク品質管理用 Body Blank Measuring（BBM 1250）。

仕様

• 呼称：COMPACT 240/180/120 シリーズ（トップシーム溶接）
• 最大生産：240 / 180 / 120 缶/分（機種による）
• 胴径：52 / 65 – 165 mm（フォーマットにより最大189 mm）
• 胴高：50 – 360 mm
• 板厚：0.15 – 0.28 mm
• 銅線径：1.24 / 1.38 / 1.50 mm
• 校正ツール：COMPACT フォーマット交換部品あり
• 溶接速度：9 – 40 m/min
• 継ぎ目：トップ（COMPACT 240/180/120）；プラットフォームバリアントはボトムシーム対応
• 特殊溶接原理：Superwima（最小オーバーラップ；継ぎ目約1.4×板厚に圧延）
• QuickChange Plus：高さ変更約5分；完全なフォーマット変更<20分
• 冷却：FLUID+ 閉循環冷却（機械およびローラーヘッド）
• 制御オプション：SMARTControl または UNICONTROL（UNICONTROL 4：24" タッチ、より高速なノード、サーボドライブ、can-gap 調整）
• PULSAR 周波数変換器：精密な電流制御、選択可能な波形、保存可能なプロファイル
• デジタル：OTA 更新；Soudronic Insights ライブダッシュボード；Industry 4.0（OPC‑UA）
• 安全：機械全面覆い、安全許可スイッチで低速動作、取扱い用2ハンド操作
