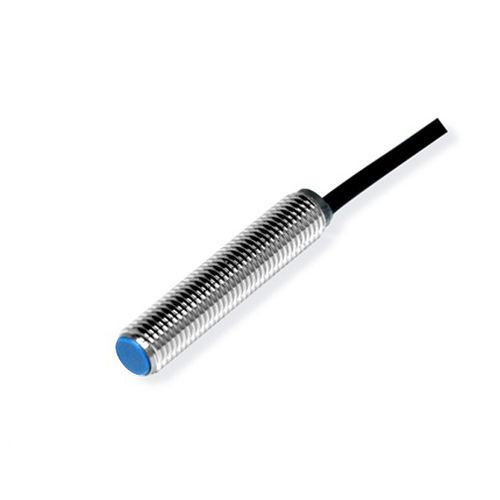

誘導型近接センサ CL05-RF1DN1円筒形M5半導体出力付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M5
- 出力信号
- スイッチ機能付き, NPN, 半導体出力付き
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋め込み型
- 材質
- プラスチック製, 真ちゅう製, PVC
- 保護レベル
- IP67
- その他の特徴
- 非接触式, 3芯, コンパクト
- 測定範囲
最大: 1 mm
(0.04 in)最少: 0 mm
(0 in)- 動作温度
最大: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
詳細
概要
技術仕様
機械／電気パラメータ
使用環境
主な仕様
- 製品シリーズ：CL05シリーズ 近接センサー
- 型番：CL05-RF1DN1
- タイプ：超小型
- 検出距離：1 mm
- 外形：円柱形
- 検出原理：電感式
- ネジ/サイズ：M5
- 出力：NPN NO
技術仕様
- ケーブル長：2 m
- 検出方向：前方
- 応答周波数：500 Hz
- 応答時間：1 ms
- 検出対象：金属物
- 付属品：ナット×2、スプリット洗濯（内歯ワッシャ）×1、検査証
- ヒステリシス：検出距離の10%以下
- 標準試験片：鉄 5×5×1 mm
- 温度ドリフト：-25～+70 °C の範囲で、+23 °C 比で検出距離変化±10%以内
- 材質：筐体 満メッキ真鍮（ニッケルメッキ）；検出面 耐熱ABS；ケーブル PVC
機械／電気パラメータ
- 出力方式：NPN NO
- 電源電圧：DC 12~24 V
- 供給方式：直流3線式
- 保護等級：IP67
- 接続方式：成形ケーブル
- 信号種別：スイッチ出力
- 動作形態：常開（NO）
- 取付方式：埋め込み（フラッシュ）
- 消費電流：<13 mA
- 表示灯：赤色出力表示灯（LED）
- 保護回路：短絡保護、電源サージ保護
- 電圧影響：定格電源電圧の±15%範囲で検出距離変化≤±1%
- 負荷電流：≤200 mA
- 絶縁抵抗：≥50 MΩ（DC 500 V） 電気部全体と筐体間
- 耐衝撃性：500 m/s² X、Y、Z 各方向 3回
- 耐電圧：AC 1000 V 50/60 Hz 1分 間電気部と筐体間
- 耐振動：10–55 Hz、複振幅 1.5 mm、X/Y/Z 各方向 2 h
- 重量：21 g
使用環境
- 使用温度範囲：-25～70 °C
主な仕様
- 型番：CL05-RF1DN1
- 検出距離：1 mm
- 原理：電感式（金属対象）
- 形状/サイズ：M5 円柱形、埋め込み取付
- 出力：NPN 常開（NO）、スイッチ出力
- 電源：DC 12~24 V、直流3線式、消費電流 <13 mA
- 保護等級：IP67
- ケーブル：成形ケーブル、長さ 2 m
- 動作温度範囲：-25～70 °C
- 重量：21 g
