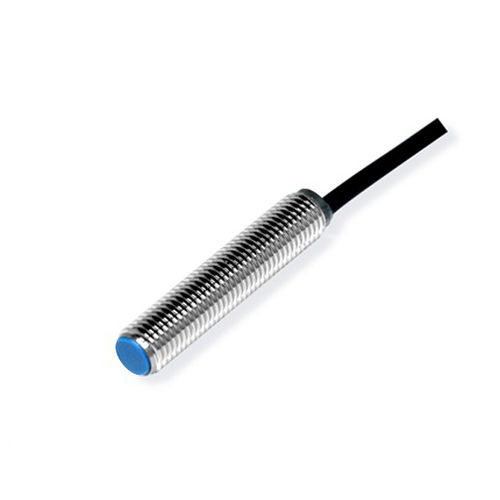

誘導型近接センサ CL05-RF1.5DN1円筒形M5半導体出力付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M5
- 出力信号
- スイッチ機能付き, NPN, 半導体出力付き
- 設置
- 埋め込み型
- 材質
- プラスチック製, 真ちゅう製, PVC
- 保護レベル
- IP67
- 応用
- 産業用
- その他の特徴
- 3芯, コンパクト
- 測定範囲
最少: 0 mm
(0 in)最大: 1.5 mm
(0.06 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品概要
技術仕様
機械／電気的仕様
使用環境
付属品・備考
- 製品タイプ：超小型誘導式近接センサ
- 検出距離：1.5 mm
- 外形：円柱形、M5
- 検出原理：誘導式
- 出力：NPN、常開（NO）
- ケーブル長：2 m
技術仕様
- 型番：CL05-RF1.5DN1（CL05シリーズ）
- 標準検出体：鉄 5 × 5 × 1 mm
- ヒステリシス：検出距離の10%未満
- 温度ドリフト：-25〜+70 °Cで±10%以内（基準 +23 °C）
- 応答周波数：500 Hz
- 応答時間：1 ms
- 検出方向：前方
- 検出対象：金属
- 材質：外装 真鍮ニッケルメッキ、検出面 耐熱ABS、ケーブル PVC
機械／電気的仕様
- 出力方式：NPN NO
- 電源電圧：DC 12–24 V
- 配線：直流3線式
- 保護等級：IP67
- 接続方式：成形ケーブル
- 信号種別：スイッチング
- 動作形式：常開
- 取付方式：埋め込み式（フラッシュ取付）
- 消費電流：13 mA未満
- 表示灯：赤色出力表示LED
- 保護回路：短絡保護、サージ保護
- 電圧影響：定格電源電圧±15%範囲で検出距離変化±1%以内
- 最大負荷電流：200 mA未満
- 絶縁抵抗：50 MΩ以上（DC500 V）
- 耐衝撃：500 m/s²、各軸X/Y/Zで3回
- 耐電圧：AC1000 V 50/60 Hz 1分（導電部と外装間）
- 耐振動：10–55 Hz、複振幅1.5 mm、各軸2時間
- 質量：21 g
使用環境
- 使用温度範囲：-25〜+70 °C
付属品・備考
- 付属品：ナット×2、ギザ付ワッシャー×1、検査証
- 典型用途：狭所での金属物検出
