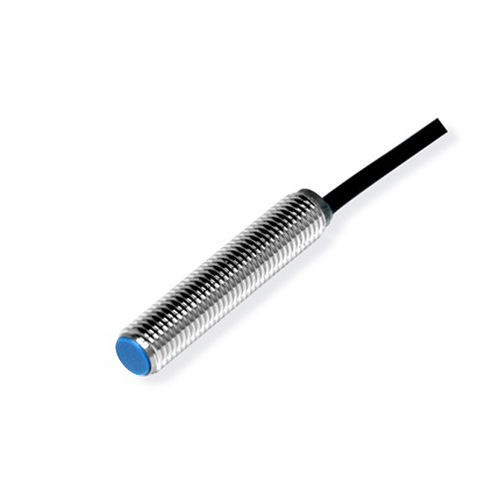

誘導型近接センサ CL05-RF1DN1円筒形M5PNP
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M5
- 出力信号
- PNP
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋め込み型
- 材質
- プラスチック製, 真ちゅう製, PVC
- 保護レベル
- IP67
- その他の特徴
- 3芯, コンパクト
- 測定範囲
最少: 0 mm
(0 in)最大: 1 mm
(0.04 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品
主な特長
機械的 / 電気的パラメータ
使用環境
材質
仕様
- 型番: CL05-RF1DP2
- シリーズ: CL05シリーズ近接センサー
主な特長
- 製品タイプ: 超小型
- 検出距離: 1 mm
- 形状: 円柱形 M5
- 検出原理: 電感式（誘導式）
- 出力: PNP 常閉 (NC)
- ケーブル長: 2 m（成形ケーブル）
- 検出方向: 前方
- 動作周波数: 500 Hz
- 応答時間: 1 ms
- 検出物: 金属（標準試験片: Fe 5×5×1 mm）
- 付属品: ナット×2、歯付ワッシャー×1、合格証
機械的 / 電気的パラメータ
- 出力方式: PNP NC
- 電源電圧: DC 12–24 V
- 給電方式: 直流3線式
- 保護等級: IP67
- 接続: 成形ケーブル
- 信号種別: スイッチング
- 動作形態: 常閉
- 取付方式: 埋め込み式（フラッシュ）
- 消費電流: < 13 mA
- 表示: 赤色出力LED
- 保護回路: 短絡保護、サージ保護
- 電圧影響: 定格電源の±15%内で検出距離変化 ≤ ±1%
- 負荷電流: < 200 mA
- 絶縁抵抗: > 50 MΩ（DC500 V）
- 耐衝撃: 500 m/s²、X・Y・Z各方向3回
- 耐電圧: AC1000 V 50/60 Hz 1分（充電部と筐体間）
- 耐振動: 10–55 Hz、二重振幅1.5 mm、X・Y・Z各方向2 h
- 重量: 21 g
使用環境
- 使用温度: -25～70 °C
- 温度ドリフト: -25～+70 °Cの範囲で、+23 °C基準で検出距離変化 ±10%以内
材質
- 本体: ニッケルメッキ真鍮
- 検出面: 耐熱性ABS
- ケーブル: PVC
仕様
- 型番: CL05-RF1DP2
- 製品タイプ: 超小型
- 原理: 電感式（誘導式）
- 検出距離: 1 mm
- 電源電圧: DC 12–24 V
- 出力: PNP NC
- 保護等級: IP67
- ケーブル長: 2 m
- 応答時間: 1 ms（500 Hz）
- 材質: 本体 - ニッケルメッキ真鍮; 検出面 - 耐熱ABS; ケーブル - PVC
