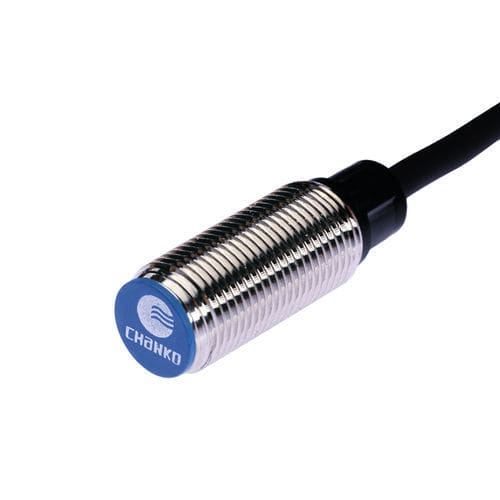

誘導型近接センサ CL12-RF4DN1円筒形M12デジタル
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M12
- 出力信号
- デジタル, NPN
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋め込み型
- 材質
- プラスチック製, 真ちゅう製, PVC
- 保護レベル
- IP67
- その他の特徴
- 非接触式, 3芯
- 測定範囲
最少: 0 mm
(0 in)最大: 4 mm
(0.16 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品
技術仕様
機械/電気パラメータ
使用環境
主な仕様
- 種類: 距離延長型誘導式近接センサ
- 検出距離: 4 mm
- 外形: 円柱形（M12）
- 検出原理: 誘導式
- 出力: NPN 常開（NO）
技術仕様
- 検出距離: 4 mm
- 外形: 円柱形、M12
- ケーブル長: 2 m
- 検出方向: 前方
- 応答周波数: 1000 Hz
- 応答時間: 500 μs
- 検出物: 金属
- 付属品: ナット×2、スプラインワッシャー×1、検査証
- 戻り差: 検出距離の10%未満
- 標準検出体: 鉄 12×12×1 mm
- 温度ドリフト: -25～+70 ℃範囲で±10%以内（基準 +23 ℃）
- 材質: 外装 ニッケルメッキ真鍮、検出面 耐熱ABS、ケーブル PVC
機械/電気パラメータ
- 出力: NPN 常開（NO）
- 電源電圧: DC 12–24 V
- 供給方式: 直流3線式
- 保護等級: IP67
- 接続: 成形ケーブル
- 信号種別: スイッチ信号
- 動作形態: 常開
- 取付方式: 埋め込み（フラッシュ）
- 消費電流: <13 mA
- 表示灯: 赤色出力表示灯
- 保護回路: 短絡保護・電源サージ保護
- 電圧影響: 電源±15%で検出距離変化 ≤ ±1%
- 最大負荷電流: <200 mA
- 絶縁抵抗: ≥50 MΩ（DC500 V）
- 耐衝撃: 500 m/s² X/Y/Z 各方向3回
- 耐電圧: AC1000 V 50/60 Hz 1分（電気部位と外装間）
- 耐振動: 10–55 Hz 二重振幅1.5 mm X/Y/Z 各2時間
- 重量: 約67 g
使用環境
- 使用温度: -25～+70 ℃
主な仕様
- 型番: CL12-RF4DN1
- 検出距離: 4 mm
- 外形寸法: M12、ケーブル長 2 m
- 検出原理: 誘導式、検出物: 金属
- 出力: NPN 常開（NO）、スイッチ信号
- 電源: DC 12–24 V、消費電流 <13 mA、負荷電流 <200 mA
- 保護等級: IP67
- 応答周波数: 1000 Hz、応答時間: 500 μs
- 材質: 外装 ニッケルメッキ真鍮、検出面 耐熱ABS、ケーブル PVC
- 取付: 埋め込み（フラッシュ）、表示灯: 赤色LED
- 保護機能: 短絡保護・サージ保護
