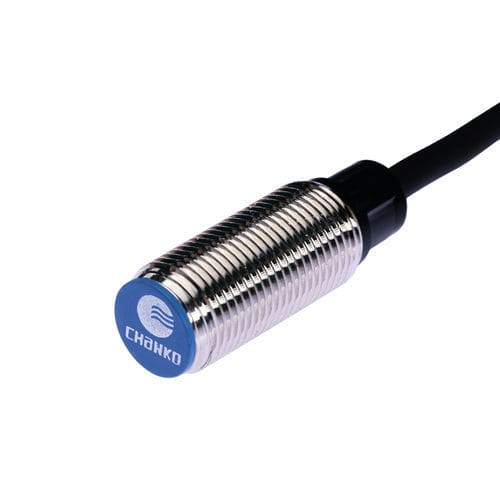

誘導型近接センサ CL12-RF4DP2円筒形M12PNP
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M12
- 出力信号
- PNP
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋め込み型
- 材質
- プラスチック製, 真ちゅう製, PVC
- 応用
- 産業用
- その他の特徴
- 3芯
- 測定範囲
最大: 4 mm
(0.16 in)最少: 0 mm
(0 in)- 動作温度
最大: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
詳細
製品概要
主な特長
技術仕様
機械 / 電気的パラメータ
使用環境
典型的な用途
- シリーズ: CL12 誘導式近接センサ
- 型式: CL12-RF4DP2
主な特長
- タイプ: 検出距離拡張型誘導センサ
- 検出距離: 4 mm
- 外形: 円筒形, M12
- 検出原理: 誘導式
- 出力: PNP, 常閉 (NC)
技術仕様
- ケーブル長: 2 m
- 検出方向: 前面
- 動作周波数: 1000 Hz
- 応答時間: 500 μs
- 検出対象: 金属
- ヒステリシス: 検出距離の <= 10%
- 基準検出体: 鉄 12 × 12 × 1 mm
- 温度ドリフト: -25～+70 °C 範囲で ±10% 以内（基準 +23 °C）
- 材質: ケース - ニッケルめっき真鍮、検出面 - 耐熱 ABS、ケーブル - PVC
- 付属品: ナット ×2、スプラインワッシャー ×1、適合証明書
機械 / 電気的パラメータ
- 供給電圧: DC 12–24 V
- 配線: 直流3線式
- 保護等級: IP67
- 接続: 成形ケーブル
- 信号種別: 接点出力
- 動作形態: 常閉
- 取付方式: 埋め込み式 / フラッシュマウント
- 消費電流: <= 13 mA
- 表示: 赤色出力LED
- 保護回路: 短絡保護、サージ保護
- 電源影響: 定格電源の ±15% 範囲で検出距離変動 ±1%以内
- 負荷電流: <= 200 mA
- 絶縁抵抗: ≥ 50 MΩ（DC 500 V）
- 耐衝撃: 500 m/s²、各軸（X,Y,Z）3回
- 耐振動: 10–55 Hz、複振幅 1.5 mm、各軸 2 時間
- 耐電圧: AC 1000 V 50/60 Hz、1 分
- 重量: 約 67 g
使用環境
- 使用温度: -25～+70 °C
典型的な用途
- 金属検出、位置検出、産業用自動化や組立ラインでの存在検知
