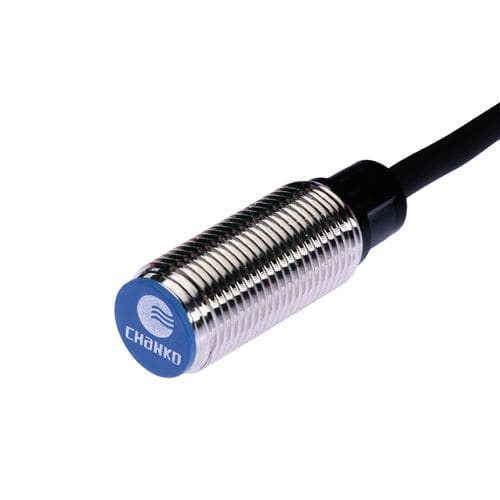

誘導型近接センサ CL12-RF4DP1円筒形M12スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M12
- 出力信号
- PNP, スイッチ機能付き
- 電気接続
- 裸線
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋め込み型
- 材質
- 真ちゅう製
- その他の特徴
- 3芯
- 測定範囲
最大: 4 mm
(0.16 in)最少: 0 mm
(0 in)- 動作温度
最大: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
詳細
製品概要
技術仕様
機械的 / 電気的パラメータ
使用環境
シリーズ / 仕様
- 製品タイプ: 長距離検出タイプ
- 検出距離: 4 mm
- 形状: 円柱形
- 検出原理: 誘導式（インダクティブ）
- 外形寸法: M12
- 出力方式: PNP NO
技術仕様
- ケーブル長: 2 m
- 検出方向: 前方
- 応答周波数: 1000 Hz
- 応答時間: 500 μs
- 検出対象: 金属物体
- 付属品: ナット×2、スプリットワッシャー×1、検査証
- ヒステリシス: 検出距離の10%以下
- 標準試験片: 鉄 12×12×1 mm
- 温度ドリフト: -25〜+70 °Cの範囲で、+23 °C基準時に検出距離変化が±10%以内
- 材質: ハウジング=ニッケルめっき真鍮、検出面=耐熱ABS、ケーブル=PVC
機械的 / 電気的パラメータ
- 出力: PNP NO
- 電源電圧: DC 12〜24 V
- 供給方式: DC三線式
- 保護等級: IP67
- 接続方式: 成形ケーブル
- 信号種別: スイッチング
- 動作形態: 常開
- 取付方式: 埋め込み（フラッシュ）
- 消費電流: 13 mA以下
- 表示灯: 赤色出力LED
- 保護回路: 短絡保護、電源サージ保護
- 電圧影響: 定格電源の±15%範囲で検出距離変化が±1%以内
- 負荷電流: 200 mA以下
- 絶縁抵抗: 50 MΩ以上（DC500 V）
- 耐衝撃: 500 m/s X、Y、Z各方向3回
- 耐電圧: AC1000 V 50/60 Hz 1分（充電部と外装間）
- 耐振動: 10〜55 Hz 二重振幅1.5 mm X、Y、Z各方向2時間
- 重量: 約67 g
使用環境
- 使用温度: -25〜70 °C
シリーズ / 仕様
- シリーズ: CL12 series
- 型番: CL12-RF4DP1
- 検出距離: 4 mm
- 外形寸法: M12
- 出力: PNP NO
- 電源: DC 12〜24 V、DC三線式
- 保護等級: IP67
- ケーブル長: 2 m（成形ケーブル）
- 応答周波数 / 応答時間: 1000 Hz / 500 μs
- 材質: ニッケルめっき真鍮ハウジング、耐熱ABS検出面、PVCケーブル
- 付属品: ナット×2、スプリットワッシャー×1、検査証
