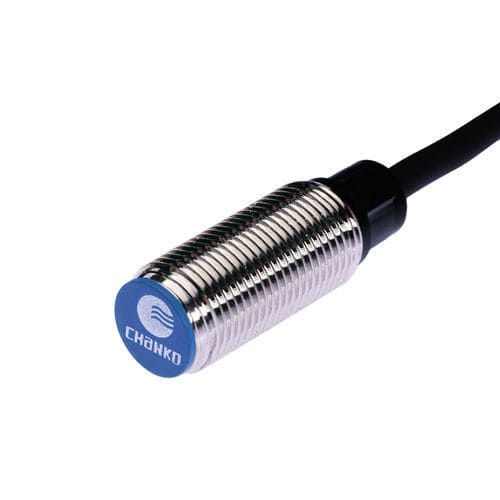

誘導型近接センサ CL12-RF4DN2円筒形M12NPN
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M12
- 出力信号
- NPN
- 電気接続
- 裸線
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋め込み型
- 材質
- プラスチック製, 真ちゅう製
- 保護レベル
- IP67
- その他の特徴
- 非接触式, 3芯
- 測定範囲
最少: 0 mm
(0 in)最大: 4 mm
(0.16 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品概要
機械／電気仕様
使用環境
用途
発注情報
- 種類: 距離拡張型誘導近接センサー
- 型番: CL12-RF4DN2
- 検出距離: 4 mm
- 筐体: M12 真鍮ニッケルめっき、検出面: 耐熱ABS、ケーブル: PVC
- 検出原理: 誘導式（金属対象物）
- 出力: NPN 常閉 (NC)
- ケーブル長: 2 m（成形ケーブル）
- 保護等級: IP67
- 応答周波数: 1000 Hz、応答時間: 500 μs
- 標準ターゲット: Fe 12×12×1 mm
- 付属品: ナット×2、止めワッシャー×1、合格証
機械／電気仕様
- 電源電圧: DC 12–24 V、直流3線式
- 消費電流: ≤13 mA
- 負荷電流: ≤200 mA
- 信号種別: 接点出力、動作: 常閉
- 取付方式: 埋め込み（フラッシュ）
- 表示: 赤色出力LED
- 保護回路: 短絡保護、サージ保護
- 絶縁抵抗: ≥50 MΩ（DC 500 V）
- 耐電圧: AC 1000 V 50/60 Hz 1分（充電部と筐体間）
- 耐衝撃: 500 m/s²、X/Y/Z各方向3回
- 耐振動: 10–55 Hz、複振幅1.5 mm、X/Y/Z各方向2時間
- 電圧変動影響: 電源±15%で検出距離変化≤±1%
- ヒステリシス: 検出距離の<10%
- 重量: 約67 g
使用環境
- 使用温度: -25〜+70 °C
- 温度ドリフト: +23 °Cを基準に -25〜+70 °Cで±10%以内
用途
- 産業用オートメーションでの金属検出・位置検出
- コンベヤ、組立ライン、包装、工作機械、ロボットなど
- IP67保護が必要なM12埋め込み設置に適合
発注情報
- 型番: CL12-RF4DN2
- シリーズ: CL12近接センサーシリーズ
