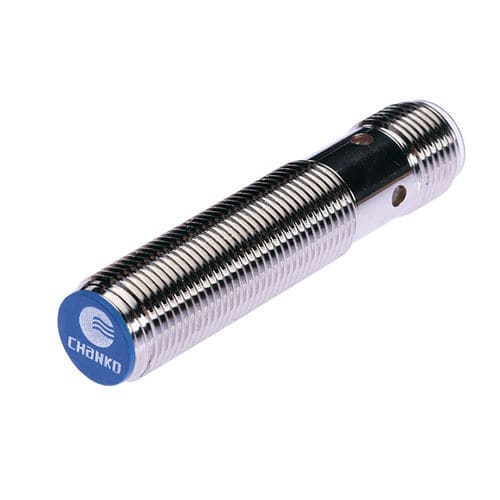

誘導型近接センサ CL12-RF4DN1-A円筒形M12スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M12
- 出力信号
- スイッチ機能付き, NPN
- 電気接続
- M12コネクタ
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋め込み型
- 材質
- 真ちゅう製, PVC
- 保護レベル
- IP67
- その他の特徴
- 3芯
- 測定範囲
最少: 0 mm
(0 in)最大: 4 mm
(0.16 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品名
製品概要
技術仕様
機械／電気パラメータ
推奨用途
特長／技術仕様（概要）
- CL12-RF4DN1-A — CL12シリーズ 近接センサー
製品概要
- 製品タイプ：拡張検出距離型
- 検出距離：4 mm
- 外形：円柱形
- 検出原理：電感式（誘導式）
- 外形ねじ：M12
- 出力：NPN 常開（NPN NO）
技術仕様
- ケーブル長さ：0.5 m
- 検出方向：前方
- 応答周波数：1000 Hz
- 応答時間：500 μs
- 検出対象：金属物体
- ヒステリシス：検出距離の10%未満
- 標準検出体：鉄 12×12×1 mm
- 温度ドリフト：-25℃～+70℃の範囲で（+23℃を基準）検出距離変動±10%以内
- 材質：本体-ニッケルメッキ真鍮、検出面-耐熱ABS、ケーブル-PVC
- 付属品：ナット×2、内歯座金×1、合格証
機械／電気パラメータ
- 電源電圧：DC 12～24 V
- 供給方式：直流3線式
- 保護等級：IP67
- コネクタ：プラグタイプ
- 信号種別：スイッチ信号
- 動作モード：常開
- 取付方式：埋め込み式（埋込／フラッシュ取付）
- 消費電流：13 mA 以下
- 表示灯：赤色出力表示灯
- 保護回路：短絡保護、電源サージ保護
- 電圧影響：定格電源±15%の範囲で検出距離変化±1%以内
- 負荷電流：200 mA 以下
- 絶縁抵抗：50 MΩ 以上（DC500V メガー、検出回路と筐体間）
- 耐衝撃：500 m/s²、X、Y、Z 各方向各3回
- 耐電圧：AC1000 V 50/60Hz 1分（検出回路と筐体間）
- 耐振動：10～55 Hz、複振幅1.5 mm、X/Y/Z 各方向2時間
推奨用途
- 3C エレクトロニクス産業
- 機械式／自動化立体駐車設備
- 物流・倉庫管理
特長／技術仕様（概要）
- 型番：CL12-RF4DN1-A
- シリーズ：CL12 近接センサーシリーズ
- 検出距離：4 mm
- 外形ねじ：M12、円柱形
- 出力：NPN 常開
- 電源：DC 12～24 V、直流3線式
- 保護等級：IP67
- 応答周波数／応答時間：1000 Hz／500 μs
- ケーブル長：0.5 m
- 材質：ニッケルメッキ真鍮（本体）、耐熱ABS（検出面）、PVC（ケーブル）
- 付属品：ナット×2、内歯座金×1、合格証
