誘導型近接センサ

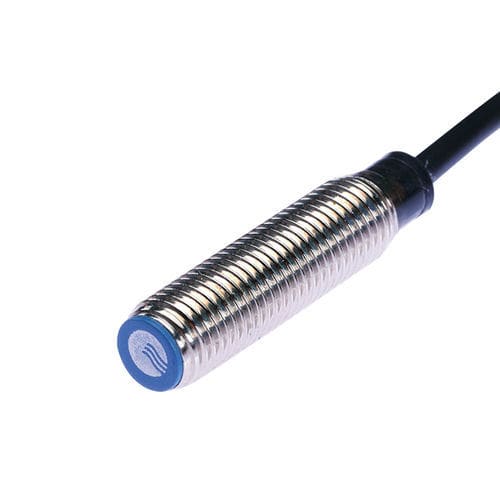

CL08-RF1.5DN1
円筒形
M8
スイッチ機能付き
お気に入りに追加する
商品比較に追加する
CHANKO SENSORのサイトについての詳しい情報
特徴
技術
誘導型
形状
円筒形
直径
M8
出力信号
スイッチ機能付き, NPN
設置
埋め込み型
材質
プラスチック製, 真ちゅう製
保護レベル
IP67
その他の特徴
3芯
測定範囲
0.15 cm
(0.06 in)
動作温度
最大:
70 °C
(158 °F)
最少:
-25 °C
(-13 °F)
詳細
製品概要
シリーズ: CL08 系列誘導式近接センサー
型番: CL08-RF1.5DN1
タイプ: 標準型
検出距離: 1.5 mm
外形: 円柱形、M8
検出原理: 電感式
出力: NPN NO(常開)
ケーブル長: 2 m
主な特長
1.5 mm の検出距離で金属検出に適合
M8 のコンパクトな外形で埋込み取り付け対応
NPN NO 出力、直流3線式接続
応答周波数 1000 Hz、応答時間 500 µs
保護等級 IP67(防塵・防水)
短絡保護および電源サージ保護を内蔵
技術仕様
製品タイプ: 標準型
検出距離: 1.5 mm
外形寸法: M8(円柱形)
検出方式: 電感式
ケーブル長: 2 m(成形ケーブル)
検出方向: 前方
検出対象: 金属(標準検出物: 鉄 8×8×1 mm)
ヒステリシス: 検出距離の <10%
温度ドリフト: -25~+70 ℃範囲で+23 ℃基準時に±10%以内
材料: 外装 黄銅ニッケルメッキ、検出面 耐熱ABS、ケーブル PVC
機械/電気パラメータ
出力方式: NPN NO
供給電圧: DC 12–24 V
供給方式: 直流3線式
保護等級: IP67
接続方式: 成形ケーブル
信号種別: ON/OFF
動作形態: 常開
取り付け方式: 埋込式
消費電流: <35 mA
表示灯: 赤色出力表示LED
保護回路: 短絡保護、電源サージ保護
電圧影響: 定格電源の±15%で検出距離変化<±1%
負荷電流: <200 mA
絶縁抵抗: >50 MΩ(DC500 V)
耐衝撃: 500 m/s²、X,Y,Z各方向3回
耐電圧: AC1000 V 50/60 Hz 1分 間 隔離
耐振動: 10–55 Hz、複振幅1.5 mm、各方向2時間
重量: 約32 g
使用環境
使用温度範囲: -25~+70 ℃
付属品・資料
付属品: ナット×2、スパー式座金×1、検査合格証
ダウンロード資料(例、リンクなし): 3D図面 (.stp)、取扱説明書 (PDF)
特徴 / 技術概要
検出対象: 金属(標準検出物: 鉄 8×8×1 mm)
IP67 による保護で防護が必要な産業用途に適合
埋込み取付、黄銅ニッケルメッキ外装、耐熱ABS検出面
短絡保護・サージ保護を内蔵し信頼性を向上
成形ケーブル2 m により直接接続が可能
