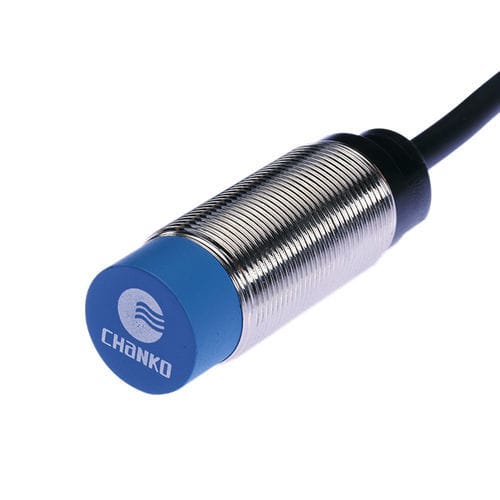

誘導型近接センサ
CL18-RN8DN1
円筒形
M18
半導体出力付き
お気に入りに追加する
商品比較に追加する
CHANKO SENSORのサイトについての詳しい情報
特徴
技術
誘導型
形状
円筒形
直径
M18
出力信号
スイッチ機能付き, NPN, 半導体出力付き
供給電圧
24VDC, 12VDC
設置
埋込み不可
材質
プラスチック製, 真ちゅう製, PVC
保護レベル
IP67
その他の特徴
3芯
測定範囲
0.8 cm
(0.31 in)
動作温度
最大:
70 °C
(158 °F)
最少:
-25 °C
(-13 °F)
詳細
製品概要
製品種別:標準型誘導近接センサ
検出距離:8 mm
形状:円柱形(M18)
検出原理:誘導式
出力:NPN NO(常開)
主要仕様
ケーブル長:2 m(成形ケーブル)
検出方向:前面
応答周波数:500 Hz
応答時間:1 ms
検出対象:金属
付属品:ナット×2、歯付ワッシャー×1、検査証
ヒステリシス:検出距離の<10%
基準検出物:鉄 24×24×1 mm
温度ドリフト:-25~+70℃ の範囲で、+23℃基準で±10%以内
材質:ハウジング 黄銅ニッケルめっき;検出面 耐熱ABS;ケーブル PVC
機械/電気的パラメータ
出力方式:NPN NO
電源電圧:DC 12–24 V
供給方式:直流3線式
防護等級:IP67
接続:成形ケーブル
信号種別:スイッチング
動作形態:常開
取り付け:非埋め込み(非フラッシュ)
消費電流:<35 mA
表示:赤色出力LED
保護回路:短絡保護、サージ保護
電圧影響:定格電源の±15%内で検出距離の変化<±1%
負荷電流:<200 mA
絶縁抵抗:>50 MΩ(DC500 V)
耐衝撃:X、Y、Z各方向 500 m/s、3回
耐電圧:AC1000 V 50/60 Hz 1分 間で充電部と外装間
耐振動:10–55 Hz 二重振幅1.5 mm X、Y、Z 各方向 2時間
質量:約93 g
使用環境
使用温度:-25~+70℃
特性 / 技術仕様
型番:CL18-RN8DN1
シリーズ:CL18
検出距離:8 mm
外形:M18(円柱形)
原理:誘導式
出力:NPN 常開(NO)
電源:DC 12–24 V、3線式
ケーブル:成形、2 m、PVC
保護等級:IP67
応答時間/周波数:1 ms / 500 Hz
消費電流:<35 mA;負荷電流:<200 mA
表示:赤LED
保護:短絡・サージ保護
動作温度:-25~+70℃;ドリフト±10%(基準+23℃)
材質:ハウジング 黄銅ニッケルめっき;検出面 耐熱ABS
基準検出物:鉄 24×24×1 mm;ヒステリシス <10%
質量:≈93 g
