誘導型近接センサ

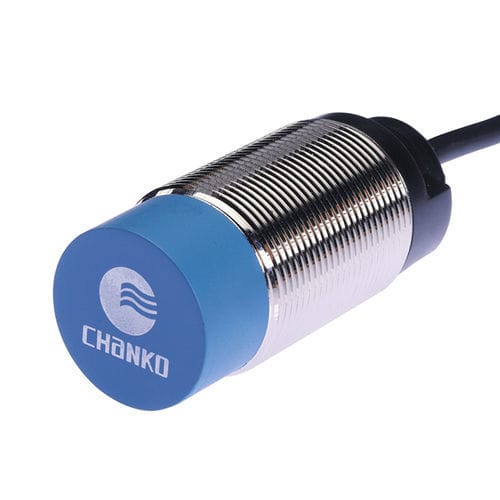

CL30-RN15DN1
円筒形
M30
NPN
お気に入りに追加する
商品比較に追加する
CHANKO SENSORのサイトについての詳しい情報
特徴
技術
誘導型
形状
円筒形
直径
M30
出力信号
NPN
電気接続
裸線
供給電圧
24VDC, 12VDC
設置
埋込み不可
材質
真ちゅう製
保護レベル
防水・防塵性能
応用
食品用, 製薬産業用, 食品および飲料産業用, 自動ドア用, コンベア用, 溶接用, 半導体産業用, 監視用
その他の特徴
LED 光源付き, 3芯
測定範囲
最大:
15 mm
(0.59 in)
最少:
0 mm
(0 in)
動作温度
最大:
70 °C
(158 °F)
最少:
-25 °C
(-13 °F)
詳細
製品概要
シリーズ: CL30シリーズ(誘導式近接センサー)
型番: CL30-RN15DN1
タイプ: 標準型
検出距離: 15 mm
外形: 円筒形
検出原理: 電感式(誘導式)
外形サイズ: M30
出力: NPN 常開 (NO)
技術仕様
ケーブル長: 2 m
検出方向: 前面
応答周波数: 500 Hz
応答時間: 1 ms
検出対象: 金属
付属品: 合格証
ヒステリシス: 検出距離の < 10%
標準試験片: 鉄 45×45×1 mm
温度ドリフト: -25~+70 °C 範囲で、+23 °C を基準に ±10% 以内
性能パラメータ
動作周波数: 500 Hz
応答時間: 1 ms
ヒステリシス: 検出距離の <10%
標準ターゲット: 鉄 45×45×1 mm
温度ドリフト: -25~+70 °C で ±10%(+23 °C 基準)
材質と構造
本体: 真鍮ニッケルめっき
検出面: 耐熱性 ABS
ケーブル: PVC
機械/電気パラメータ
出力方式: NPN 常開 (NO)
電源電圧: DC 12–24 V
給電方式: 直流3線式
保護等級: IP67
接続方式: 成型ケーブル
信号種別: スイッチング
動作形態: 常開
取付: 非埋め込み式
消費電流: < 35 mA
表示灯: 赤色出力表示灯
保護回路: 短絡保護・サージ保護
電圧影響: 定格電圧の ±15% 範囲で検出距離変化 < ±1%
負荷電流: < 200 mA
絶縁抵抗: > 50 MΩ(DC500V)
耐衝撃: 500 m/s 各軸 X/Y/Z 3回
耐電圧: AC1000V 50/60Hz 1分(活電部―外装間)
耐振動: 10–55 Hz、二重振幅1.5 mm、X/Y/Z 各方向 2 h
重量: 約156 g
使用環境
使用温度: -25~+70 °C
付属品・資料
付属: 合格証
資料: 製品マニュアル(提供可能)
特長/用途
金属ターゲットの検出に適する。標準試験片: 鉄 45×45×1 mm
技術概要
シリーズ: CL30
型番: CL30-RN15DN1
検出距離: 15 mm
外形: M30
出力: NPN 常開 (NO)
電源: DC 12–24 V
ケーブル長: 2 m
応答時間: 1 ms
保護等級: IP67
材質: 本体 真鍮ニッケルめっき、検出面 耐熱ABS、ケーブル PVC
