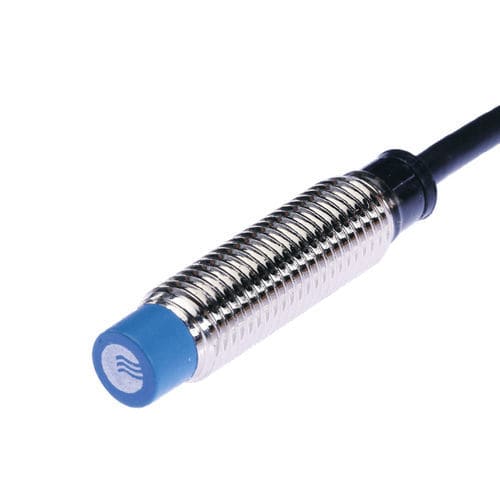

誘導型近接センサ CL08-RN2DN1円筒形M8スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M8
- 出力信号
- スイッチ機能付き, NPN
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋込み不可
- 材質
- プラスチック製, 真ちゅう製, PVC
- 保護レベル
- IP67
- その他の特徴
- LED 光源付き, 3芯
- 測定範囲
0.2 cm
(0.08 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品概要
主な特長
技術仕様
動作環境
概要 / 技術データ
- 型番: CL08-RN2DN1（CL08シリーズ）
- タイプ: 標準誘導式近接センサ
- 検出距離: 2 mm
- 外形: M8 円筒形
- 出力: NPN 常開 (NO)
- ケーブル: 2 m 成形ケーブル
- 保護等級: IP67
主な特長
- 金属ターゲットの検出に対応（標準検出体：鉄 8×8×1 mm）
- 応答周波数: 800 Hz、応答時間: 625 μs
- 使用温度範囲: -25〜+70 ℃
- 材質: 外装ニッケルめっき真鍮、検出面耐熱ABS、ケーブルPVC
- 付属品: ナット×2、止め歯付ワッシャ×1、検査証
技術仕様
- 出力方式: NPN NO
- 電源電圧: DC 12〜24 V
- 供給方式: 直流3線式
- 保護等級: IP67
- 接続: 成形ケーブル
- 信号種別: スイッチ信号
- 動作形態: 常開
- 取付方式: 非埋め込み式
- 消費電流: < 35 mA
- 表示: 赤色出力LED
- 保護回路: 短絡保護、サージ保護
- 電圧影響: 定格電源の±15%範囲で検出距離変化<±1%
- 負荷電流: < 200 mA
- 絶縁抵抗: > 50 MΩ（DC 500 V）通電部と外装間
- 耐衝撃: 500 m/s²、X/Y/Z 各方向 3回
- 耐電圧: AC 1000 V 50/60 Hz 1分 通電部と外装間
- 耐振動: 10〜55 Hz、二重振幅 1.5 mm、X/Y/Z 各方向 2時間
- 重量: 約31 g
動作環境
- 周囲温度: -25〜+70 ℃
概要 / 技術データ
- シリーズ: CL08
- 型式: CL08-RN2DN1
- 検出距離: 2 mm
- 外形: M8 円筒形
- 出力: NPN 常開 (NO)
- 電源: DC 12〜24 V、直流3線式
- 保護等級: IP67
- ケーブル: 2 m 成形ケーブル
- 応答周波数 / 時間: 800 Hz / 625 μs
- 材質: ニッケルめっき真鍮外装、耐熱ABS検出面、PVCケーブル
- 付属品: ナット×2、止め歯付ワッシャ×1、検査証
- 動作温度: -25〜+70 ℃
- 重量: 約31 g
