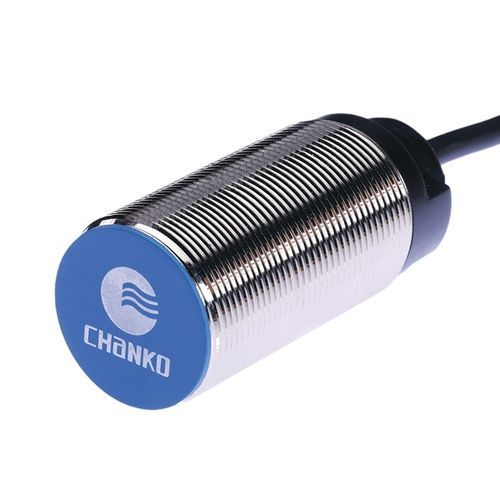

誘導型近接センサ CL30-RF10DN1円筒形M30スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M30
- 出力信号
- スイッチ機能付き, NPN
- 電気接続
- 裸線
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋め込み型
- 材質
- プラスチック製, 真ちゅう製, PVC
- 応用
- 産業用
- その他の特徴
- 非接触式, 3芯
- 測定範囲
1 cm
(0.39 in)- 動作温度
最大: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
詳細
製品名
CL30シリーズ 誘導式近接センサー 型番 CL30-RF10DN1。メーカー：长江传感
主な特長
仕様
機械/電気パラメータ
使用環境
推奨用途
技術概要
CL30シリーズ 誘導式近接センサー 型番 CL30-RF10DN1。メーカー：长江传感
主な特長
- 製品タイプ：標準型
- 検出距離：10 mm
- 本体形状：円筒形（M30）
- 検出原理：誘導式
- 出力：NPN NO（常開）
- ケーブル長：2 m
仕様
- 検出方向：前方
- 動作周波数：500 Hz
- 応答時間：1 ms
- 検出対象：金属
- 付属品：適合証明書
- ヒステリシス：検出距離の<10%
- 標準検出体：鉄 30×30×1 mm
- 温度ドリフト：-25～+70 ℃範囲で、+23 ℃に対して検出距離変化±10%以内
- 材質：本体 — ニッケルめっき真鍮、検出面 — 耐熱ABS、ケーブル — PVC
機械/電気パラメータ
- 出力方式：NPN NO
- 電源電圧：DC 12–24 V
- 給電方式：直流3線式
- 保護等級：IP67
- 接続方式：成形ケーブル
- 信号種別：スイッチ信号
- 動作形態：常開
- 取付方式：埋め込み式
- 消費電流：<35 mA
- 表示：赤色出力LED
- 保護回路：短絡保護、サージ保護
- 電源影響：定格電源±15%で検出距離変化±1%以内
- 負荷電流：<200 mA
- 絶縁抵抗：>50 MΩ（DC500 V）
- 耐衝撃：500 m/s、X/Y/Z各方向3回
- 耐電圧：AC1000 V 50/60 Hz 1分（電気部と筐体間）
- 耐振動：10–55 Hz、二重振幅1.5 mm、X/Y/Z各方向2時間
- 重量：約156 g
使用環境
- 使用温度：-25 ~ +70 ℃
推奨用途
- 3C電子製造
- 立体駐車場システム
- 物流・倉庫管理
技術概要
- タイプ：標準誘導式近接センサー
- 検出距離：10 mm（鉄）
- サイズ：M30
- 出力：NPN NO、直流3線式
- 保護等級：IP67
