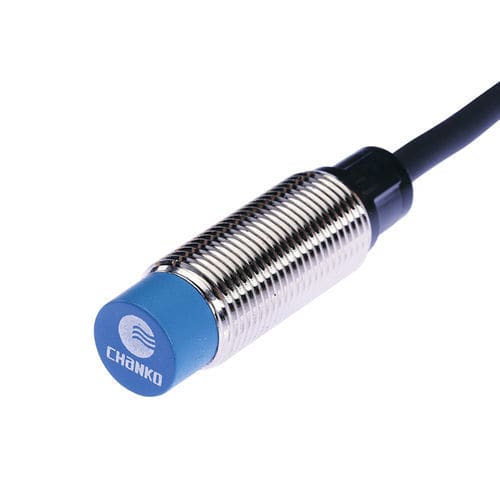

誘導型近接センサ CL12-RN4DN1円筒形M12スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M12
- 出力信号
- スイッチ機能付き, NPN
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋込み不可
- 材質
- プラスチック製, 真ちゅう製, PVC
- 保護レベル
- IP67
- その他の特徴
- 非接触式, 3芯
- 測定範囲
0.4 cm
(0.16 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品名
主な特長
機械/電気仕様
適用環境
付属品
推奨用途
資料
技術仕様
- メーカー: 长江传感
- 型番: CL12-RN4DN1
- シリーズ: CL12 シリーズ 近接センサ
主な特長
- タイプ: 標準型
- 検出距離: 4 mm
- 形状: 円柱形 (M12)
- 検出原理: 誘導式
- 出力: NPN NO
- ケーブル長: 2 m
- 検出方向: 前面
- 応答周波数: 500 Hz
- 応答時間: 1 ms
- 検出対象: 金属物
- ヒステリシス: 検出距離の ≤10%
- 標準検出物: Fe 12×12×1 mm
- 温度ドリフト: -25〜+70 °C の範囲で検出距離変動 ±10%（基準 +23 °C）
- 材質: 本体 ニッケルめっき真鍮、検出面 耐熱ABS、ケーブル PVC
機械/電気仕様
- 出力: NPN NO
- 供給電圧: DC 12–24 V
- 供給方式: 直流三線式
- 保護等級: IP67
- 接続: 成形ケーブル
- 信号種別: スイッチ出力
- 動作形態: 常開
- 取付: 非埋込式
- 消費電流: ≤35 mA
- 表示: 赤色出力LED
- 保護回路: 短絡保護、突入電流保護
- 電圧影響: 定格電源±15%で検出距離変化 ≤±1%
- 負荷電流: ≤200 mA
- 絶縁抵抗: ≥50 MΩ (DC 500 V)
- 耐衝撃: 500 m/s²、X/Y/Z 各方向 3 回
- 耐電圧: AC 1000 V 50/60 Hz 1 min (充電部と外装間)
- 耐振動: 10–55 Hz、二重振幅 1.5 mm、X/Y/Z 各方向 2 h
- 質量: 約 52 g
適用環境
- 使用温度: -25〜+70 °C
付属品
- 取付ナット ×2
- 噛合ワッシャ ×1
- 合格証
推奨用途
- 3C 電子機器
- 自動化駐車システム
- 物流・倉庫
資料
- 取扱説明書 (PDF)
技術仕様
- タイプ: 標準型
- 検出距離: 4 mm
- ねじサイズ: M12
- 出力: NPN NO
- 電源: DC 12–24 V
- 保護等級: IP67
- ケーブル長: 2 m
- 応答周波数: 500 Hz
- 応答時間: 1 ms
- 取付: 非埋込式
- 消費電流: <35 mA
- 負荷電流: <200 mA
- 質量: 約 52 g
- 材質: ニッケルめっき真鍮本体、耐熱ABS検出面、PVCケーブル
- 温度範囲: -25〜+70 °C
