誘導型近接センサ

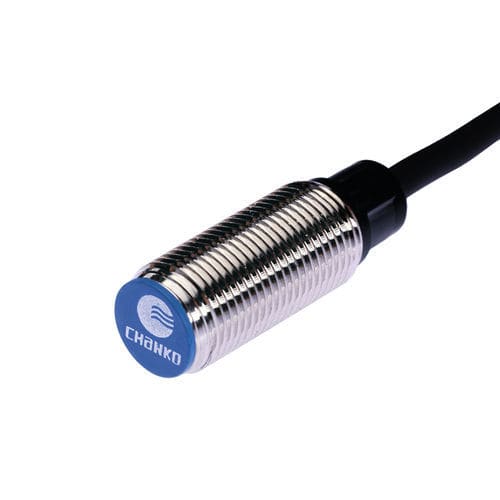

CL12-RF2DN1
円筒形
M12
NPN
お気に入りに追加する
商品比較に追加する
CHANKO SENSORのサイトについての詳しい情報
特徴
技術
誘導型
形状
円筒形
直径
M12
出力信号
NPN
供給電圧
DC, 24VDC, 12VDC
設置
埋め込み型
材質
真ちゅう製, PVC
保護レベル
IP67
その他の特徴
3芯
測定範囲
0.2 cm
(0.08 in)
動作温度
最大:
70 °C
(158 °F)
最少:
-25 °C
(-13 °F)
詳細
製品概要
型番: CL12-RF2DN1
シリーズ: CL12
製品種別: 標準型誘導式近接センサー
検出距離: 2 mm
外形: M12 円筒形
検出原理: 誘導式
出力: NPN 常開 (NO)
ケーブル長: 2 m(成型ケーブル)
検出面: 前面
応答周波数: 600 Hz
応答時間: 800 μs
検出対象: 金属物(標準検出体: Fe 12×12×1 mm)
ヒステリシス: 検出距離の10%未満
温度ドリフト: -25〜+70 ℃で±10%以内(基準+23 ℃)
材質: 本体 ニッケルメッキ黄銅;検出面 耐熱ABS;ケーブル PVC
ブランド: 长江传感
機械/電気仕様
出力方式: NPN 常開
電源電圧: DC 12〜24 V
給電方式: 直流3線式
保護等級: IP67
接続方式: 成型ケーブル
信号種別: スイッチ出力
動作形態: 常開
取付方式: 埋込式(フラッシュマウント)
消費電流: ≤35 mA
表示: 出力表示用赤色LED
保護回路: 短絡保護、電源サージ保護
電圧影響: 定格電源±15%で検出距離変動±1%以内
負荷電流: ≤200 mA
絶縁抵抗: ≥50 MΩ(DC500 V)
耐衝撃: 500 m/s² 各方向3回(X/Y/Z)
耐電圧: AC1000 V 50/60 Hz 1分 間の充電部と筐体
耐振動: 10〜55 Hz、複振幅1.5 mm、各方向2時間
質量: 約54 g
使用環境
使用温度範囲: -25〜+70 ℃
資料・付属品
付属品: ナット×2、歯付座金×1、検査証
3Dデータ(STP)と取扱説明書(PDF)をダウンロード可能
技術的要約
型番: CL12-RF2DN1
検出距離: 2 mm
外形: M12 円筒、埋込式
出力: NPN 常開、直流3線式、負荷≤200 mA
電源: DC 12〜24 V(±15%で検出±1%)
保護等級: IP67
応答周波数/時間: 600 Hz / 800 μs
ケーブル: 2 m 成型ケーブル
材質: ニッケルメッキ黄銅、耐熱ABS、PVCケーブル
