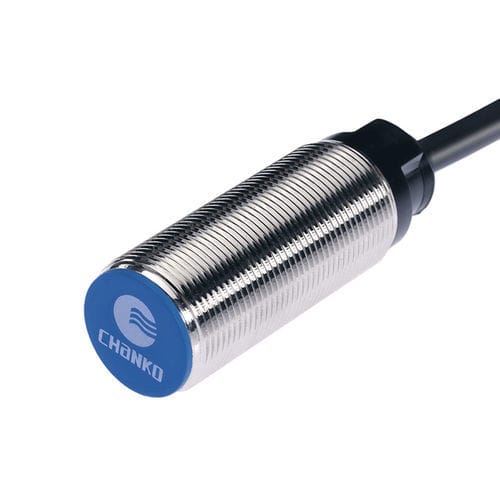

誘導型近接センサ CL18-RF5DN1円筒形M18スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M18
- 出力信号
- スイッチ機能付き, NPN
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋め込み型
- 材質
- プラスチック製, 真ちゅう製, PVC
- 保護レベル
- IP67
- その他の特徴
- LED 光源付き, 3芯
- 測定範囲
0.5 cm
(0.2 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品
主な特長
機械 / 電気パラメータ
使用環境
用途 / 仕様
- 誘導式近接センサ CL18-RF5DN1 — 円筒形 M18 ハウジング、検出距離 5 mm、出力 NPN 通常開 (NO)
主な特長
- タイプ: 標準型
- 検出距離: 5 mm（金属対象）
- ハウジング: M18、円筒形
- 検出原理: 誘導式（インダクティブ）
- 出力: NPN 通常開 (NO)
- ケーブル: 成形ケーブル 2 m
- 取付: 埋込式
機械 / 電気パラメータ
- 供給電圧: DC 12–24 V
- 給電方式: 直流 3 線式
- 消費電流: < 35 mA
- 最大負荷電流: ≤ 200 mA
- 応答周波数: 600 Hz
- 応答時間: 800 μs
- 保護等級: IP67
- 接続: 成形ケーブル
- 信号種別: スイッチング
- 表示灯: 赤色出力表示LED
- 保護回路: 短絡保護、サージ保護
- 絶縁抵抗: ≥ 50 MΩ (DC 500 V)
- 耐電圧: AC 1000 V, 1 分（通電部とハウジング間）
- 耐衝撃: 500 m/s²、X/Y/Z 各方向 3 回
- 耐振動: 10–55 Hz、二振幅 1.5 mm、各軸 2 時間
- 質量: 約 93 g
使用環境
- 動作温度: -25 ～ +70 °C
- 温度ドリフト: +23 °C を基準として -25 ～ +70 °C の範囲で ±10 % 以内
用途 / 仕様
- シリーズ: CL18
- 基準標的: 鉄 18 × 18 × 1 mm
- 材料: ハウジング：ニッケルメッキ真鍮、検出面：耐熱ABS、ケーブル：PVC
- ヒステリシス: 検出距離の < 10 %
- 付属品: ナット ×2、内歯座金 ×1、適合証明書
