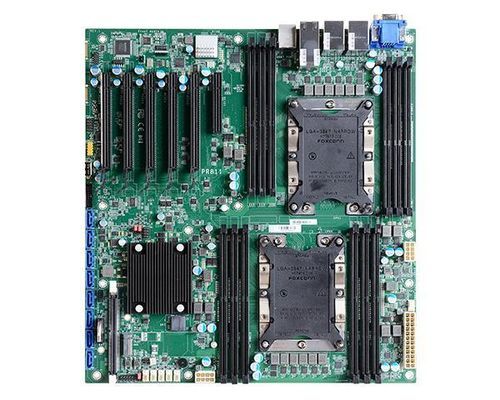

EATXマザーボード PR811-C622

Intel® Xeonインテル® C622DDR4-RDIMM

概要

PR811-C622は、エッジおよび産業用サーバー向けに設計されたEATXフォームファクタのサーバーマザーボードです。Intel® Xeon® Scalable 第1/第2世代（LGA 3647）をサポートし、12本のECC RDIMMスロットで最大768GBのDDR4を搭載可能。高性能計算、マルチGPUや拡張密度の高い構成を想定した豊富なI/Oとエンタープライズ向けストレージ機能を備えています。

主な特長

• EATXフォームファクタ（305 mm × 330 mm）
• Intel® Xeon® Scalable 第1/第2世代対応（LGA 3647）、CPUは最大165W TDPまで
• 12 × 288ピン ECC RDIMM スロット — 最大768GB DDR4（2133/2400/2666/2933 MHz）
• 高速ネットワーク：Intel® 10GbE ×2、Intel® GbE ×2
• 拡張：最大5 × PCIe x16（Gen3）、1 × PCIe x8（Gen3、オープンエッジ）、1 × M.2 2280 M-key（PCIe Gen3 x4 NVMe/SATA）
• ストレージ：SATA 3.0（6 Gb/s）×8、RAID 0/1/5/10対応
• オプション表示：VGA（最大1920×1200 @60Hz）
• BMCモジュールスロット（SEM2500/SEM2510対応）、該当SKUではIPMI 2.0対応
• セキュリティ：TPM 2.0サポート
• BIOS：Insyde、認証：CE、FCC、RoHS、UKCA

技術仕様

• モデル：PR811-C622
• チップセット：Intel® C622
• 対応プロセッサ：Intel® Xeon® Scalable 第1/第2世代（LGA 3647）；ベンダー記載のCPU例あり（TDPはSKUにより異なる）
• メモリ：12 × 288ピン ECC RDIMM、最大768GB DDR4（2133/2400/2666/2933 MHz）
• グラフィックス/表示：1 × VGA（オプション）、最大1920×1200 @60Hz
• 拡張スロット：5 × PCIe x16（Gen3）、1 × PCIe x8（Gen3、オープンエッジ）、1 × M.2 2280 M-key（PCIe Gen3 x4 NVMe/SATA）、1 × BMCモジュールスロット（SEM2500/SEM2510）
• イーサネット/ネットワーク：2 × Intel® I210AT（1GbE）、1 × Intel® x557-AT2（10GbE）；リアI/O典型：2 × GbE（RJ-45）、2 × 10GbE
• リアI/O（代表例）：IPMI 2.0（特定SKU）、1 × RS-232（DB-9）、4 × USB 3.2 Gen1、オプションのUSB 2.0スタック、1 × VGA（オプション）
• 内部I/O：1 × RS-232、2 × USB 3.2 Gen1、2 × USB 2.0、1 × USB 2.0 縦型 Type A
• オーディオ：ALC887 コーデック
• ストレージ：SATA 3 ×8（6 Gb/s）；RAID 0/1/5/10 対応
• SMBus：1 × SMBus；ウォッチドッグ：1〜255秒でプログラム可能なシステムリセット
• セキュリティ：TPM 2.0
• 電源：8ピン ATX 12V、24ピン ATX コネクタ
• RTC バッテリ：CR2032
• OSサポート：Windows 10 IoT Enterprise LTSB RS5 (64-bit)、Windows Server 2016/2019、Linux
• 環境条件：動作 0–40°C；保管 −40–85°C；湿度 5–90% RH
• 寸法：305 mm × 330 mm（EATX）
• 原産国：台湾

認証と互換性

• 認証：CE、FCC、RoHS、UKCA
• オプションのモジュールやSKUにより機能が変わる場合があります（BMC/IPMI、VGAなど）
