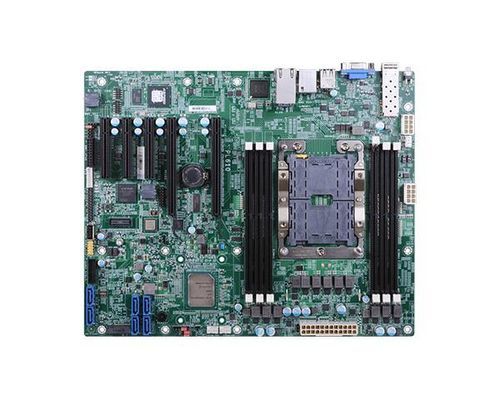

ATXマザーボード PL610-C622

Intel® Xeonインテル® C622DDR4

PL610-C622 は、Intel® Xeon® Scalable プロセッサと Intel® C622 チップセットを採用したサーバーグレードの ATX マザーボードで、産業用およびサーバー用途における高い機動性とスケーラビリティを目的に設計されています。機械学習ビジョン、医用画像処理、産業オートメーション、クラウド/エッジコンピューティングなどの高負荷ワークロードを想定しています。

主な特長

• 高負荷ワークロードおよび大容量メモリ向けに最適化されたサーバーグレードの ATX プラットフォーム
• サーバー環境向けのデータセキュリティ強化とリモート管理（IPMI）サポート
• 拡張カードおよび NVMe/M.2 ストレージの高い拡張性
• 持続的なスループットが要求される産業・医療・マシンビジョン用途向け設計

技術仕様

• プロセッサ: Intel® Xeon® Scalable ファミリ、LGA 3647 ソケット、TDP 最大 145W（例: Gold 6138T/6138/6130T/6130/6126T/6126; Gold 5120T/5119T/5118; Silver 4116T/4116/4114T/4110/4109T; Bronze 3106）
• チップセット: Intel® C622
• メモリ: 288ピン ECC RDIMM x6、最大 384 GB；DDR4 1600/1866/2133/2400/2666 MHz
• BIOS: Insyde SPI 128 Mbit
• 表示/グラフィックス: 1 x VGA；VGA によるシングル/デュアル表示対応
• 拡張/インターフェース: 2 x PCIe x16 (Gen3)、1 x PCIe x8 (Gen3、OPEN edge)、2 x PCIe x4 (Gen3)、1 x M.2 2280 M key (PCIe Gen3 x4 NVMe/SATA)
• ストレージ/SATA: SATA 3.0 x6 (最大 6 Gb/s)、RAID 0/1/5/10 対応
• ネットワークコントローラ: GbE: i350-AM2；10GbE: CS4227；IPMI PHY: RTL8211F
• リア I/O: GbE x2 (RJ-45)、専用 IPMI LAN x1、Fiber 10 GbE x1、VGA x1、USB 2.0 x2 (rear)、PS/2 (mini-DIN-6) x1
• 内部 I/O: RS-232 x1 (2.54 mm ピッチ)、USB 2.0 x2 (2.54 mm ピッチ)、縦型 USB 2.0 x1、内部 USB 3.0 x2
• オーディオ: オーディオコーデック: N/A
• SMBus: SMBus x1
• ウォッチドッグ: システムリセット、ソフトウェアで 1〜255 秒にプログラム可能
• セキュリティ: TPM: Infineon TPM 2.0（オプション）
• 電源: ATX タイプ；コネクタ: 8-pin ATX 12V および 24-pin ATX
• 消費電力（例: 5120T）: 標準: 3.3V @ 0.42A (1.386 W); 5V @ 2.33A (11.65 W); 12V @ 2.34A (28.08 W)。最大: 3.3V @ 0.43A (1.419 W); 5V @ 2.4A (12.0 W); 12V @ 12.51A (150.12 W)
• RTC バッテリ: CR2032 ボタン電池
• OS サポート: Windows 10 IoT Enterprise LTSB RS1 (64-bit)、Windows Server 2012 R2、Windows Server 2016、Linux
• 環境: 動作温度: 0〜60 °C；保管: -40〜85 °C。湿度: 動作/保管 5〜90% RH。MTBF: 493,780 時間 @25°C; 290,407 時間 @45°C; 187,006 時間 @60°C (Telcordia Issue 4, GB/GC)
• 機構/寸法: ATX フォームファクタ 305 mm x 244 mm (12.0" x 9.6")
