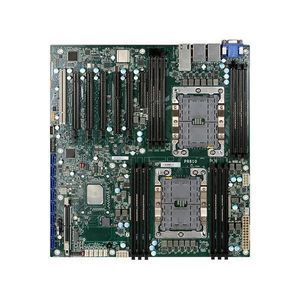

ATXマザーボード ERX810-C741

Intel® XeonIntel®DDR5 SDRAM

ERX810-C741 は、DFI のサーバークラスATX産業用マザーボードで、Intel® Xeon® Scalable 第5/第4世代プロセッサに対応しています。大容量メモリ、豊富な PCIe Gen5 拡張、アウトオブバンド管理機能を備え、ラックおよびアプライアンス用途の要求に応えます。

主な特長

• Intel® Xeon® Scalable 第5/第4世代（LGA 4677）対応、ハイTDPの検証済みSKUを含む。
• 大容量メモリ：16×DDR5 ECC‑RDIMM スロット（最大 2048 GB）、DDR5 最大 5600 MHz。
• 拡張・ストレージ：複数の PCIe Gen5 スロット（4 × x16、2 × x8）、M.2 サポート、4×Intel® GbE と IPMI/Redfish OOB 管理（BMC AST2600）など豊富な I/O。

技術仕様

• プロセッサ：Intel® Xeon® Scalable 第5/第4世代（LGA 4677）対応、TDP 最大 270 W。検証済みSKUの例：Intel® Xeon® Gold 6548Y+、6548N、6538N、6530、ならびに代表的な第4世代モデル。
• チップセット：Intel® C741。
• メモリ：16×ECC‑RDIMM、最大 2048 GB；DDR5 最大 5600 MHz。
• BIOS：Insyde。
• 管理 / BMC：AST2600（IPMI、Redfish 対応）による OOB リモート管理。
• ディスプレイ / グラフィックス：1×DisplayPort（DP）による単一出力。
• 拡張スロット：4×PCIe x16（Gen5）、2×PCIe x8（Gen5）、1×M.2 M key 2280。
• オーディオ：ALC888S コーデック；内部フロントオーディオあり。
• イーサネット / ネットワーク：4×Intel® I210 コントローラ；IPMI LAN は RTL8211F を使用。
• リア I/O：4×GbE、1×専用 IPMI LAN、1×RS-232/422/485（DB-9）、4×USB 3.2 Gen1、1×PS/2、1×DP。
• 内部 I/O：1×RS-232/422/485、2×USB 3.2 Gen1、2×USB 2.0、1×垂直 USB 2.0、フロントオーディオ、4×SATA 3.0（RAID 0/1/5/10）、16ビット DIO、LPC、SMBus、2×MCIO。
• セキュリティ：TPM 2.0 対応。
• 電源：ATX タイプ。
• 動作環境 / 温度：0～45 °C。
• 機構 / 寸法：305 × 365 mm；PCB 高さはメーカー表記参照。
• 規格・認証：CE、FCC、RoHS、UKCA。
• 梱包内容：ERX810-C741 マザーボード（770-ERX8101-000G）、M.2 ネジ／スタンドオフ、I/O シールド、500 mm SATA ケーブル、クーラ―キャリア×2。
• 原産国：台湾。
