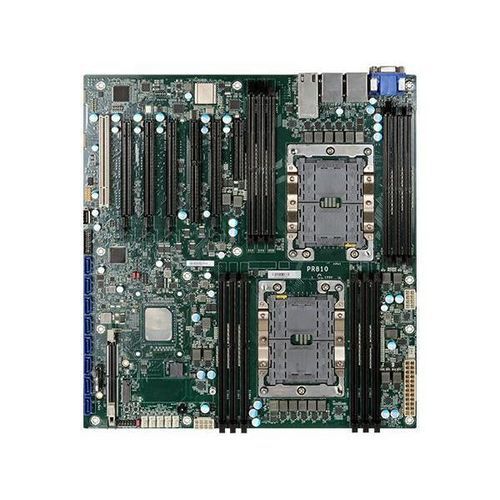

EATXマザーボード PR810-C622

Intel® Xeonインテル® C622DDR4

概要
PR810-C622 は、DFI 製の EATX サーバー用マザーボードで、エッジサーバーや産業用途向けに設計されています。1st/2nd 世代 Intel® Xeon® Scalable プロセッサ（LGA 3647）をサポートし、大容量メモリと多彩な拡張インターフェースを備えています。

主な特長

• フォームファクタ：EATX（305 mm x 330 mm）
• プロセッサ対応：1st/2nd Gen Intel® Xeon® Scalable（LGA 3647）、TDP 最大165W
• チップセット：Intel® C622
• メモリ：288ピン ECC RDIMM x12、最大768GB；DDR4 最大2933 MHz；Intel DC Persistent Memory 対応
• 拡張：PCIe x16（Gen3）x4、PCIe x8（Gen3、open edge）x1、PCI x1、M.2 M-key 2280（PCIe Gen3 x4 NVMe/SATA）x1、BMC モジュールスロット（SEM2500/2510）、100GbE 拡張スロット（専用）x1
• ストレージ & RAID：SATA III x8（6 Gb/s） RAID 0/1/5/10 対応
• ネットワーク：Intel® 10GbE x2（x557-AT2）、Intel® GbE x2（I210AT）；リア I/O は GbE x2（RJ-45）および 10GbE x2 を含む
• リア/内部 I/O：リア/内部 RS-232（DB-9）、リア USB 3.1 Gen1 x4、各種内部 USB ヘッダ、VGA（オプション）、i210AT と IPMI 共有（オプション）
• セキュリティ/管理：TPM 2.0 オプション、リモート管理用 BMC スロット
• 電源：ATX 標準コネクタ（8 ピン ATX 12V、24 ピン ATX）；レールごとの消費仕様はデータシート参照
• 対応 OS：Windows 10 IoT Enterprise LTSC RS5 (64-bit)、Windows Server 2016/2019、Linux
• 環境仕様：動作温度 0〜40°C、保管温度 -40〜85°C、湿度 5〜90% RH
• 信頼性 & 認証：MTBF 450,938 時間 @ 25°C（Telcordia Issue 4）、認証 CE、FCC、RoHS、UKCA

梱包内容・発注

• 標準梱包：PR810-C622 本体 x1、I/O シールド x1、M.2 2280 用ビス (A32-112016-041G) x1、CPU クリップ (348-436471-100G) x1
• オプション：SEM2500/2510 モジュールは発注 P/N に応じて提供
• 原産国：台湾
• 複数の SKU/構成が利用可能（PR810-C622IR / IRV / IRI バリアントの発注情報参照）

技術仕様

• モデル：PR810-C622 (EATX)
• プロセッサソケット：LGA 3647；Intel® Xeon® Scalable Platinum/Gold/Silver/Bronze（1st & 2nd Gen）対応
• チップセット：Intel® C622
• メモリ：288-pin ECC RDIMM x12、最大768GB；DDR4 最大2933 MHz；Intel DC Persistent Memory 対応
• BIOS：Insyde
• 表示：VGA x1（オプション）
• 拡張インターフェース：PCIe x16 (Gen3) x4、PCIe x8 (Gen3, open edge) x1、PCI x1、M.2 M-key 2280 (PCIe Gen3 x4 NVMe/SATA) x1、BMC スロット x1、100GbE 拡張スロット x1
• SATA：SATA 3 x8 (6 Gb/s) RAID 0/1/5/10 対応
• イーサネット：Intel® I210AT x2 (GbE)、Intel® x557-AT2 x1 (10GbE)
• USB：リア 4 x USB 3.1 Gen1；内部ヘッダ：USB 2.0 (2x)、USB 3.1 Gen1 ヘッダ (2x)、USB 2.0 縦型 Type-A x1
• シリアル：リア RS-232 (DB-9) x1；内部 RS-232 x1
• オーディオコーデック：ALC887
• ウォッチドッグ：ソフトウェアでプログラム可能なシステムリセット（1–255 秒/分）
• セキュリティ：TPM 2.0 オプション
• 電源コネクタ：8 ピン ATX 12V、24 ピン ATX；消費電力の詳細は仕様書参照
• RTC バッテリ：CR2032
• 対応 OS：Windows 10 IoT Enterprise LTSC RS5 (64-bit)、Windows Server 2016/2019、Linux
• 動作温度：0〜40°C；保管温度：-40〜85°C
• 湿度：動作/保管 5〜90% RH
• MTBF：450,938 時間 @ 25°C；305,034 時間 @ 40°C（Telcordia Issue 4）
• 寸法 & PCB：EATX 305 mm x 330 mm；PCB 厚さ 1.8 mm；上面高さ 32 mm；下面 4.0 mm
• 認証：CE、FCC、RoHS、UKCA
