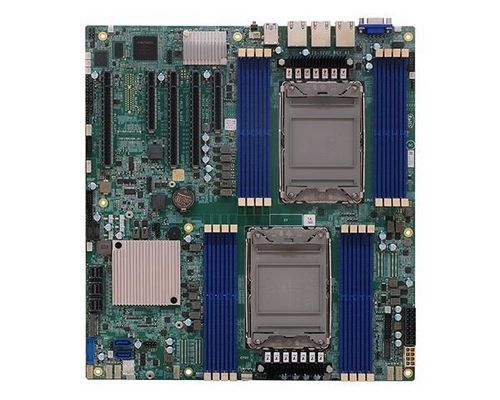

EATXマザーボード IS-5222Intel® XeonIntel® Q670EDDR4-RDIMM
お気に入りに追加する
商品比較に追加する
特徴
- サイズ
- EATX
- プロセッサー
- Intel® Xeon
- チップセット
- Intel® Q670E
- メモリ
- DDR4-RDIMM
- エクステンションスロット
- M.2, M.2 Key M, 16 x PCI Express, 2 PCIe x8
- 応用
- 組み込み, サーバー用
- 探索システム
- Windows 10 IoT Enterprise
- メモリ周波数
- DDR4 3200 MHz
- コネクティビティー
- USB 2.0, USB 3.1, VGA, RJ45, RS-232, GbE
詳細
概要
主な仕様
拡張とストレージ
接続
電源・環境・機構
適合性とドキュメント
- IS-5222はDFIのEATXサーバーマザーボードで、エッジサーバーや高性能組込み用途向けに設計されています。第3世代Intel® Xeon® Scalableプロセッサ、 大容量メモリ、複数の高速拡張スロットをサポートします。
主な仕様
- プロセッサ: 第3世代 Intel® Xeon® Scalable ファミリ、LGA 4189 (Socket P+)、TDP最大205W。
- 対応CPU例: Intel® Xeon® Gold 6338N, 6338T, 6336Y, 6330, 6330N, 6326, 5320T, 5318N/5318Y, 5317, 5315Y, Intel® Xeon® Silver 4316/4314/4310/4310T。
- チップセット: Intel® C621A。
- メモリ: 16 x 288ピン ECC RDIMM 最大1024 GB; DDR4 最大3200 MHz (シングルチャネル)。
- BIOS: AMI 64Mb SPI BIOS。
- BMC / 管理: AST2500 BMC。
- ディスプレイ: 1 x VGA (DB-15)、最大1920 x 1200 @60Hz (シングル表示)。
拡張とストレージ
- 1 x M.2 2280 M key (PCIe Gen3 x1 NVMe); 3 x PCIe x16 Gen4 スロット; 2 x PCIe x8 Gen4 スロット。
- SATA & RAID: 2 x SATA 3.0 (最大6 Gb/s); RAID 0/1 対応。
接続
- リアI/O: 2 x 10GbE (RJ-45) LAN; 1 x 専用 IPMI LAN; 2 x USB 3.1 Gen1 (リア); 1 x VGA (DB-15, リア)。
- 内部I/O: 2 x RS-232 (2x5-pin); 2 x USB 3.1 Gen1 (内部); 4 x USB 2.0 (内部)。
電源・環境・機構
- 電源: ATX タイプ; コネクタ: 8ピン ATX 12V CPU と 24ピン ATX。
- 動作温度: 0 ～ 40°C; 保管温度: -40 ～ 85°C。動作/保管湿度: 5–90% RH (結露しないこと)。
- 機構: EATX フォームファクタ; 寸法 305 mm x 330 mm; PCB厚 1.6 mm。
適合性とドキュメント
- 規格: CE, FCC。原産国: Taiwan。MTBF: TBD。
- OSサポート: Windows 10 IoT Enterprise LTSB RS5 (64-bit)。
- ドキュメント: IS-5222 データシート (PDF)。
