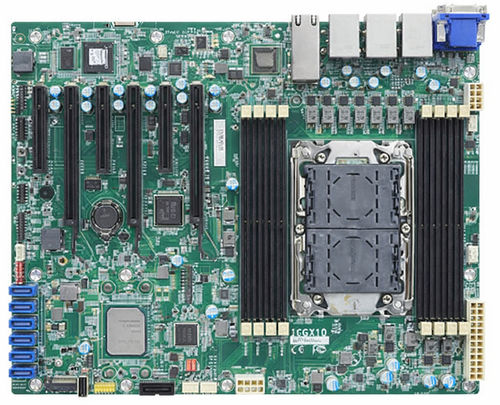

ATXマザーボード ERX610-C741

Intel® Xeon4代目 Intel® Corex86

ERX610-C741 は、エッジおよび産業用サーバー向けに設計された DFI の ATX サーバー用マザーボードで、5世代／4世代 Intel® Xeon® Scalable プロセッサーをサポートし、アウトオブバンド管理機能を備えています。

主な特徴 / 技術仕様

• プロセッサー：第5世代および第4世代 Intel® Xeon® Scalable ファミリをサポート；LGA 4677 ソケット；TDP 最大 270W。例：Intel® Xeon® Gold 6548Y+、6548N、6538N、6530、6526Y、5520+、5515+、4516Y+、4514Y、4510、4510T、4509Y。第4世代例：Intel® Xeon® Gold 6448Y、6438N、6430、6428N、6426Y、6418H、5420+、5418N、5418Y、5415+、4416+、4410T、4410Y。
• チップセット：Intel® C741。
• メモリ：8 x ECC RDIMM スロット、最大 1024 GB；DDR5 最大 5600 MHz 対応。
• BIOS：Insyde。
• 管理 / BMC：BMC AST2600；IPMI / Redfish による OOB リモート管理対応。
• ディスプレイ：DisplayPort 出力（1 x DP）。
• 拡張：3 x PCIe x16 (Gen5)、3 x PCIe x8 (Gen5)；2 x M.2 M-key 2280（NVMe/SSD 用）。
• オーディオ：ALC888S コーデック；フロントオーディオ（内部） 1 ポート。
• イーサネットコントローラー：2 x Intel® I210AT + 2 x Intel® E610-XAT2；IPMI LAN：RTL8211F。
• 背面 I/O：2 x GbE + 2 x 10GbE；専用 IPMI LAN 1 ポート；RS-232/422/485 (DB-9) 1 ポート；USB 3.2 Gen1 x4；DP x1。
• 内部 I/O：RS-232/422/485 x1；USB 3.2 Gen1 x2；USB 2.0 x2；垂直 USB 2.0 x1；フロントオーディオヘッダー x1。
• SATA / ストレージ：SATA 3.0 x4（RAID 0/1/5/10 対応）；M.2 M-key 2280 x2（NVMe/ストレージ拡張用）。
• DIO / SMBus：16-bit DIO；SMBus x1。
• セキュリティ：TPM 2.0 対応。
• 電源・フォームファクタ：ATX フォームファクタ。
• 環境：動作温度 0〜60°C。
• 機械寸法：305 x 244 mm；PCB／上面／下面の高さはメーカー表記による。

梱包内容

• ERX610-C741 マザーボード (770-ERX6101-000G)
• M.2 ネジ x2 (A32-112016-041G)
• M.2 スタンドオフ x2 (A33-725019-090G)
• I/O シールド x1 (A49-ERX610-000G)
• SATA データケーブル（500 mm） x1 (332-553001-005G)
• クーラーカARRIER x1 (A51-099027-000G)

原産国 / オプション

• 原産国：台湾。
• オプション例：LGA 4677 用 CPU クーラー A71-101164-000G（118 x 82 x 106 mm）。
