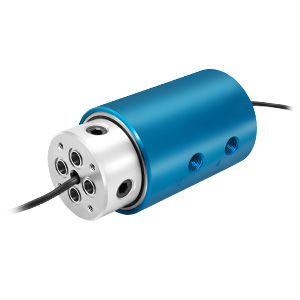

水用ロータリージョイント UF-06034ガス用4流路産業用
お気に入りに追加する
商品比較に追加する
特徴
- 媒体
- 水用, ガス用
- 流路数
- 4流路
- 応用
- 産業用, 回転テーブル用
- 素材
- アルミニウム製
- その他の特徴
- コンパクト
- 回転速度
最大: 24 rpm
(150.8 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 圧力
最大: 7 bar
(102 psi)最少: 0 bar
(0 psi)- 公称サイズ
9.5 mm
(0.374 in)
詳細
説明
用途 / 業界
機能詳細
形状と通路
オプション / 統合
技術仕様
- 回転ダイヤルインデックステーブルへの組み込みを想定した4通路の流体用ロータリーユニオン。ガスおよび水のシールされた流体伝送を提供します。
- アルミニウム製のコンパクト構造で、スリップリングを組み込むことで流体と電気の同時供給が可能です。
用途 / 業界
- 主用途: Factory Automation, Machine Tools
- 使用例: 回転インデックス、組立自動化、治具ステーション
機能詳細
- 媒体: Gas, Water
- 材質: Aluminum
- 最大圧力: 100 PSI (7 BAR)
- 最大速度: Indexing（標準 0–24 RPM）
形状と通路
- 通路数: 4
- 通路径: 0.375 in (9.5 mm)
- 貫通穴径: 0.375 in (9.5 mm)
- 外径: 3.437 in (87.3 mm)
- 全長: 6.284 in (159.6 mm)
オプション / 統合
- 流体と電気を同時供給するためのスリップリング（電気）統合オプション
- 顧客の回転ダイヤルインデックステーブルへ直接組み込み可能な設計。取付け仕様は顧客要件に依存します
技術仕様
- 型式 / プロジェクトID: UF-06034
- 媒体: Gas, Water
- 材質: Aluminum
- 通路数: 4
- 通路径: 0.375 in (9.5 mm)
- 貫通穴径: 0.375 in (9.5 mm)
- 外径: 3.437 in (87.3 mm)
- 全長: 6.284 in (159.6 mm)
- 最大圧力: 100 PSI (7 BAR)
- 最大速度: Indexing（0–24 RPM 標準）
- 統合オプション: スリップリング（電気）による水および電気の同時供給
