冷却流体用ロータリージョイント BU-06124

4流路ステンレススチール製カスタム

概要

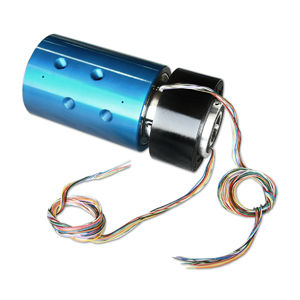

BU-06124は、溶接装置向けに設計された4通路ロータリーユニオンで、冷却液の供給および回収を行います。特殊なシャフト端で顧客の軸に取り付けられ、回転中のデータ伝送用に電気式スリップリングを内蔵しています。

関連プロジェクトの状況

• 業界：ファクトリーオートメーション
• 通路数：4〜5通路（本機は4通路で構成）
• 通路寸法範囲：0.250"〜0.374" [6.35 mm〜9.50 mm]
• 回転速度（RPM）：0〜24 RPM（運用上使用した最大：9 RPM）
• 圧力範囲（PSI）：0〜199 PSI [0〜14 BAR]（プロジェクト要件）
• 媒体：冷却液
• 材質：ステンレス鋼
• 貫通穴範囲：1.0"〜2.9" [25.4 mm〜73.7 mm]
• 環境：屋内
• オプション：スリップリング内蔵

技術仕様

• 業界：ファクトリーオートメーション
• 媒体タイプ：冷却液
• 環境：屋内
• 材質：ステンレス鋼
• 最大圧力：25 PSI [2 BAR]
• 最大速度：9 RPM
• 通路数：4
• 通路径：0.250" [6.4 mm]
• 貫通穴径：1.190" [30.2 mm]
• 直径：3.750" [95.3 mm]
• 長さ：7.935" [201.5 mm]
• 主な特徴：顧客取付け用に特殊加工されたシャフト端；データ伝送用に電気スリップリングを統合；溶接装置における冷却液供給/回収用に設計

用途および取付け注意
本ユニットは、回転するインターフェース上での制御された冷却液供給とデータ伝送が必要な屋内溶接機器向けです。取付けには顧客軸の寸法に合わせる必要があります。シャフト端の嵌合およびスリップリングの電気接続については図面を参照してください。

オプション

• データチャネル用スリップリング構成
• プロジェクト要件に応じた材質およびシールオプション
