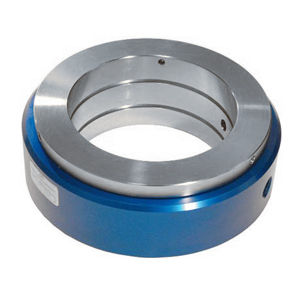

水用ロータリージョイント SF-05231

空気圧用途用鉄鋼産業用自動装置用

概要

巻取機の空気式グリッパー用途向けに設計された単流路回転ユニオン。既存構造へ顧客指定の設計を統合しています。低回転トルクを想定し、軽量なアルミ製の主要構造を採用。媒体は水、屋内環境向けです。

業界 / 用途

• 工場自動化
• 金属製造

媒体・環境

• 媒体の種類：水
• 環境：屋内使用

材料

• アルミニウム（主要構造）
• 炭素鋼 / 合金鋼（部品）

性能

• 最大圧力：100 PSI（7 BAR）
• 最大速度：25 RPM

流路・寸法

• 流路数：1
• 流路径径：0.375"（9.5 mm）
• 貫通穴（スルーボア）：5.000"（127 mm）
• 外径：7.750"（196.9 mm）
• 長さ：2.830"（71.9 mm）

関連プロジェクト属性

• 流路数：1 Passage
• 流路径範囲（関連）：0.375" - 0.499"（9.53 mm - 12.67 mm）
• 回転速度（関連）：25 - 99 RPM
• 圧力（関連）：0 - 199 PSI（0 - 14 BAR）
• スルーボア（関連）：3.0" - 5.9"（76.2 mm - 149.9 mm）

技術仕様

• モデル / プロジェクトID：SF-05231
• 設計：空気式グリッパー／巻取機用 単流路回転ユニオン
• 構造：既存構造への顧客指定統合
• トルク：低回転トルク（顧客要件）
• 構造：軽量、アルミニウムを主体とした構造
• 材料：アルミニウム；炭素鋼 / 合金鋼
• 媒体：水
• 環境：屋内使用
• 最大圧力：100 PSI（7 BAR）
• 最大速度：25 RPM
• 流路数：1
• 流路径径：0.375"（9.5 mm）
• 貫通穴：5.000"（127 mm）
• 外径：7.750"（196.9 mm）
• 長さ：2.830"（71.9 mm）
