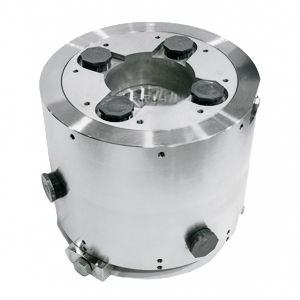

水用ロータリージョイント ES-05306オイル6流路オフショア用
お気に入りに追加する
商品比較に追加する
特徴
- 媒体
- 水用, オイル
- 流路数
- 6流路
- 応用
- 海事産業用, オフショア用
- 素材
- ステンレススチール製
- その他の特徴
- カスタム, モジュラー, 大流量
- 回転速度
最大: 30 rpm
(188.5 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 圧力
最大: 103 bar
(1,494 psi)最少: 0 bar
(0 psi)- 公称サイズ
469.9 mm
(18.5 in)
詳細
概要
プロジェクト概要
通路および寸法情報
関連プロジェクト属性
技術仕様
- ラスベガスの著名カジノの水演出向けに設計された6通路ロータリーユニオンです。
- 回転ステージへの組み込みと大流量に対応する、顧客指定のモジュラー設計を採用しています。
プロジェクト概要
- 業界：海洋
- 媒体：油、 水
- 環境：オフショア
- 材料：ステンレス鋼
- 最大圧力：150 PSI（10 BAR）、1,500 PSI（103 BAR）
- 最高回転速度：30 RPM
通路および寸法情報
- 通路数：6
- 通路サイズ：0.875 in（22.2 mm）、2.000 in（50.8 mm）
- 貫通孔：なし
- 直径：18.500 in（469.9 mm）
- 長さ：15.318 in（389.1 mm）
関連プロジェクト属性
- 関連業界：海洋
- 関連通路数：6 - 7通路
- 参照通路サイズ範囲：0.750 - 0.999 in（19.05 mm - 25.37 mm）；2.000 in（50.80 mm）以上
- 関連回転速度カテゴリ：25 - 99 RPM
- 関連圧力カテゴリ：0 - 199 PSI（0 - 14 BAR）；200 - 6,499 PSI（14 - 448 BAR）
技術仕様
- モデル / プロジェクトID：ES-05306
- タイプ：カスタム6通路ロータリーユニオン（モジュラー設計）
- 想定用途：回転ステージに組み込まれる大流量の水演出
- 業界：海洋 / オフショア
- 媒体：油および水対応
- 材料：ステンレス鋼構造
- 最大圧力：150 PSI（10 BAR）および仕様により最大1,500 PSI（103 BAR）
- 最大回転速度：30 RPM
- 通路数：6
- 通路サイズ：0.875 in（22.2 mm）および2.000 in（50.8 mm）
- 貫通孔：なし
- 外径：18.500 in（469.9 mm）
- 全長：15.318 in（389.1 mm）
