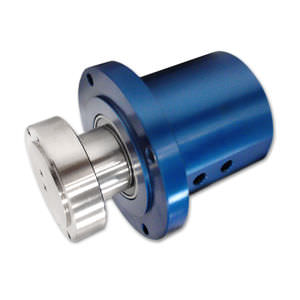

ガス用ロータリージョイント PT-05212

2流路アルミニウム製カスタム

説明
グリッパーアセンブリへの組込み向けに設計されたカスタム2通路回転継手です。装置は顧客設備へ直接取り付け可能な専用フランジを備え、屋内の工場自動化環境におけるガス媒体での使用を想定しています。動作限界：最大圧力120 PSI [8 BAR]、最大回転数45 RPM。

用途

• 工場自動化 — エンドエフェクタ、空気式グリッパー
• コンパクトな二重チャネル回転導通が必要な機械への組込み

一般

• Industry: Factory Automation
• Media Type(s): Gas
• Environment: Indoor
• Material: Aluminum
• Max. Pressure(s): 120 PSI [8 BAR]
• Max. Speed: 45 RPM

機械的仕様

• Number of Passages: 2
• Passage Size(s): 0.156" [4 mm]
• Through Bore: None
• Diameter: 4.331" [110 mm]
• Length: 6.234" [158.3 mm]

取り付けと互換性

• 顧客設備へ直接取り付け可能な専用フランジ
• ポートは4 mmの空気配管に対応
• 貫通穴は無し。組込みにあたり軸やシールの要件を確認してください

注文情報

• モデル：PT-05212
• カスタムプロジェクト — フランジのインターフェースと設置要件をサプライヤーと確認してください
