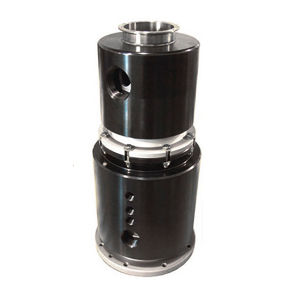

水用ロータリージョイント BM-05306ガス用6流路重荷重用
お気に入りに追加する
商品比較に追加する
特徴
- 媒体
- 水用, ガス用
- 流路数
- 6流路
- 応用
- 産業用, 石油産業用, 重荷重用
- 素材
- スチール製, 炭素鋼製
- その他の特徴
- ジョイント付, カスタム, 低速, モジュラー
- 回転速度
最大: 24 rpm
(150.8 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 圧力
最大: 21 bar
(305 psi)最少: 0 bar
(0 psi)- 公称サイズ
88.9 mm
(3.5 in)
詳細
説明
硫黄不純物と排出物を低減する石炭処理用途向けに設計されたカスタム6通路ロータリー・ユニオン。2部構造によりシールの迅速なメンテナンスが可能で、通路間のクロストーク保護を備えています。
主な特徴
一般情報
通路・寸法データ
関連プロジェクトデータ（ページより）
技術仕様
硫黄不純物と排出物を低減する石炭処理用途向けに設計されたカスタム6通路ロータリー・ユニオン。2部構造によりシールの迅速なメンテナンスが可能で、通路間のクロストーク保護を備えています。
主な特徴
- 6つの独立した流体通路
- シール交換のための迅速なアクセスを可能にする2部構造
- 通路間の相互移動を最小化するクロストーク保護
- 石炭処理での硫黄不純物・排出物低減に特化した構成
一般情報
- 業界：重機械；工場オートメーション；石油・ガス
- 媒体の種類：ガス；水；その他（プロジェクト固有）
- 使用環境：屋外
- 材質：炭素鋼／合金鋼
- 最大圧力：真空、300 PSI [21 BAR]
- 最大回転数：2 RPM（本プロジェクト）；類似参照では24 RPMまで
通路・寸法データ
- 通路数：6
- 通路寸法：3.500" [88.9 mm], 0.750" [19.1 mm], 0.500" [12.7 mm]
- スルーボア：3.500" [88.9 mm]
- 外径：10.500" [266.7 mm]
- 長さ：21.276" [540.4 mm]
関連プロジェクトデータ（ページより）
- 参照される回転速度（RPM）：0 - 24 RPM
- 関連プロジェクトで参照される圧力範囲：真空；200 - 6,499 PSI [14 - 448 BAR]
- 参照オプション：クロストーク保護
- 参照材質：炭素鋼／合金鋼
技術仕様
- タイプ：カスタム6通路ロータリー・ユニオン
- 用途：硫黄含有量および排出物を低減するための石炭処理
- 設計：シールの迅速な保守と通路間汚染の低減を可能にする2部構造
- 材料：重工業環境に適した炭素鋼／合金鋼
- 媒体適合性：ガス、水、およびプロジェクト固有のその他の流体
- 最大圧力（プロジェクト）：真空〜300 PSI [21 BAR]（関連参照ではより高い圧力に対応する可能性あり）
- 最大回転数（プロジェクト）：2 RPM（類似プロジェクトは最大24 RPM）
- 通路形状：3.500" [88.9 mm]のスルーボアを含む複数の通路サイズ
