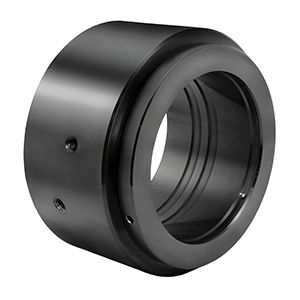

真空用ロータリージョイント HF-06722

ガス用2流路産業用

概要
自動車部品製造向けの研削装置用に設計された2通路回転継手です。研磨性のあるガラススラリーの移送に対応するために選定された特殊なシールおよびめっきの組合せを備え、既存の回転継手と比較して寿命を延ばした軸取付設計を採用しています。

プロジェクト仕様

• 業界：工場オートメーション
• 媒体タイプ：ガス
• 使用環境：屋内
• 材質：カーボン / 合金鋼
• 最大圧力：真空
• 最大回転数：20 RPM
• 通路数：2
• 通路径：0.250" [6.4 mm]
• 貫通穴（Through Bore）：6.005" [152.5 mm]
• 直径：8.875" [225.4 mm]
• 長さ：4.846" [123.1 mm]

関連プロジェクト（属性の概要）

• 業界：工場オートメーション
• 通路数：2通路
• 通路径の範囲：0.250" - 0.374" [6.35 mm - 9.50 mm]
• 回転速度（RPM）：0 - 24 RPM
• 圧力：真空
• 媒体：ガス
• 材質：カーボン / 合金鋼
• 貫通穴の範囲：6.0" - 9.9" [152.4 mm - 251.5 mm]
• 使用環境：屋内

技術仕様 / 仕様

• モデル / プロジェクト：HF-06722
• 構成：2通路
• 通路径：0.250" [6.4 mm]
• 貫通穴：6.005" [152.5 mm]
• 外径：8.875" [225.4 mm]
• 長さ：4.846" [123.1 mm]
• 最大回転速度：20 RPM
• 取扱媒体：ガス（シール／めっきは研磨性ガラススラリーを考慮して選定）
• 最大圧力定格：真空
• 構造材質：カーボン / 合金鋼
• 設計特徴：研磨性媒体向けの特殊シールとめっきの組合せ；寿命を考慮した軸取付設計
