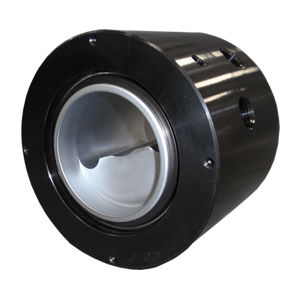

オイルロータリージョイント FM-06303

3流路産業用スチール製

概要
工場の自動化用途向けに設計された3通路の回転継手。顧客指定のコンパクトな外形と、取り付けスペースを最小化するためのカスタム貫通穴を備えています。

主な仕様

• 業種：工場自動化
• 媒体：油（オイル）
• 材質：カーボン / 合金鋼
• 最大圧力：3,000 PSI（207 BAR）
• 通路数：3
• 通路サイズ：0.375"（9.5 mm）
• 貫通穴：0.250"（6.4 mm）
• 直径：3.187"（80.9 mm）
• 長さ：3.187"（80.9 mm）

参照される関連プロジェクトパラメータ

• 回転速度（関連）：25 - 99 RPM
• 圧力（関連）：200 - 6,499 PSI（14 - 448 BAR）
• 通路サイズ（関連）：0.375" - 0.499"（9.53 mm - 12.67 mm）
• 貫通穴（関連）：1"（25.4 mm）未満
• オプション（関連）：スリップリング（オプションあり）

詳細説明
特注の3通路回転継手で、工場自動化アプリケーションにおける取り付けスペースと接続要件に対応します。カーボン／合金鋼製で、貫通穴を小さく設計することで設置スペースを削減しつつ構造強度を確保しています。

技術仕様

• 型式 / プロジェクトID：FM-06303
• 用途 / 業種：工場自動化
• 媒体：油（オイル）
• 材質：カーボン / 合金鋼
• 最大許容圧力：3,000 PSI（207 BAR）
• 通路数：3
• 通路サイズ：0.375"（9.5 mm）
• 貫通穴：0.250"（6.4 mm）
• 外径：3.187"（80.9 mm）
• 長さ：3.187"（80.9 mm）
• 例：関連回転速度範囲：25 - 99 RPM
• 例：関連圧力範囲：200 - 6,499 PSI（14 - 448 BAR）
• 例：関連通路サイズ範囲：0.375" - 0.499"（9.53 mm - 12.67 mm）
