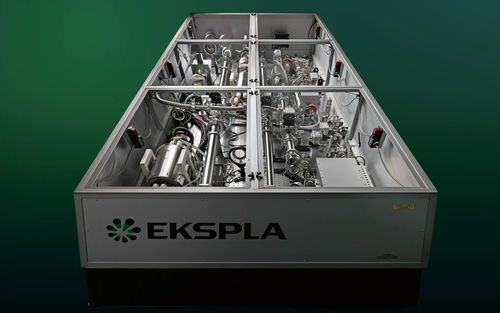

フェムトセカンドレーザー システム UltraFlux HR

固体ファイバー可変

UltraFlux HRシリーズは、二重出力の超高速ファイバーレーザー、固体レーザー、パラメトリックチャープパルス増幅技術の利点を取り入れたコンパクトな高繰り返し波長可変フェムト秒レーザーシステムです。このシステムは、新しいOPCPA（光パラメトリックチャープパルス増幅）技術に基づいており、特許取得済みのフロントエンド設計を特徴としています（特許番号EP2827461およびEP2924500）。波長可変範囲は750-960 nm、375-480 nm、250-320 nm、210-230 nmで、繰り返し周波数1 kHzで最大14 mJのパルスエネルギーを供給する。優れたパルスエネルギー安定性（≤ 1 % RMS）と長期平均パワー安定性（8時間にわたって≤ 1.5 % RMS）を提供します。システムは、完全に同期したフェムト秒とピコ秒の出力オプション、ハンズフリーの波長チューニング、高コントラストパルスを追加改良装置なしで装備できます。 特徴

• OPCPA技術に基づく
• 特許取得済みのフロントエンド設計（EP2827461、EP2924500）
• 波長可変範囲：750-960nm、375-480nm、250-320nm、210-230nm
• 1kHzの繰り返し周波数で最大14mJのパルスエネルギー
• 優れたパルスエネルギー安定性：≤ 1 % RMS
• 優れた長期平均パワー安定性：≤ 1. 説明 UltraFlux HR シリーズは、ピコ秒 DPSS ポンプレーザーとフェムト秒パラメトリックアンプの両方に、スペクトル幅を広げた出力をシードするために、デュアル出力ピコ秒ファイバーレーザーを使用しています。このアプローチは、フェムト秒再生増幅器を除くことでシステムを簡素化し、ポンプとシードパルスの同期を不要にすることで、チャンネル間のジッターを実質的にゼロにする。ピコ秒からナノ秒の時間スケールにおける出力パルスのコントラストが向上する。すべてのUltraFluxシリーズ・レーザー・システムは、長期安定性に優れた剛性の高いブレッドボードまたは光学テーブル上に組み立てられています。モジュール式の内部設計により、高いカスタマイズ性と容易な拡張性を実現し、カスタム仕様や複数チャンネルの追加も可能です。パラメトリックチャープパルス増幅技術と新しい超高速ファイバーレーザーの搭載により、高度なフェムト秒ポンププローブ、非線形分光、高次高調波発生実験、その他の超高速科学アプリケーションを可能にします。 オプション
  • -F10: 短パルスオプションは出力パルス幅を≤10 fsに減少させます（このオプションでは波長可変機能は使用できません）
  • -CEP: CEP安定化を≤400 mradにします（パッシブおよびアクティブCEP安定化）
  • -DM: 変形可能ミラーオプションはストレール比を>0.9
  • -SH/TH/FH：第2、第3、第4高調波出力（信号からの変換効率：～20%、～5%、～1%、信号出力と同時ではありません）
  • -ps出力：
  • -ps出力：メイン・システム出力に光学的に同期した追加ps出力（同時または非同時のどちらでも可能）
  • -AW：空冷-水冷（外部からの水は不要。 仕様
    • モデルのバリエーション：UltraFlux FT031k、FT31k、FT61k、FT141k
    • 出力エネルギー（信号）：300 µJ（FT031k）、3 mJ（FT31k）、6 mJ（FT61k）、14 mJ（FT141k）
    • SH出力：60μJ、0.6 mJ、1.5 mJ、3.5 mJ
    • TH出力：15μJ、150μJ、0.4 mJ、1.2 mJ
    • FH出力：3μJ、30μJ、100μJ、300μJ
    • パルス繰り返し周波数：1kHz
    • 波長可変範囲（信号）：750～960nm
    • 波長可変範囲（SH）：375～480nm
    • 波長可変範囲（TH）：250～320nm
    • 波長可変範囲（FH）：210～230nm
    • スキャンステップ：5nm（シグナル、SH）、3nm（TH）、2nm（FH）
    • パルス幅：40±20fs
    • パルスエネルギー安定性：≤1.5%（FT031k）、≤1%（その他）
    • 長期出力ドリフト：±1.5%
    • ビーム空間プロファイル：ガウシアン（FT031k）、スーパーガウシアン（その他）
    • ビーム径：～2mm（FT031k）、～5mm（FT31k）、～7mm（FT61k）、～15mm（FT141k）
    • ビームポインティング安定性：≦30μrad
    • 時間コントラスト：APFC（±50ps以内）：10^10:1；プリパルス（50-10 ps）：10^8:1; プリパルス（10-1 ps）：10^6:1；ポストパルス（20psを超える）：10^6:1
    • 光パルスジッター（Trig out）：≤ 100 ps、（Pre-Trig out）：≤ 50 ps、（-PLLオプション使用時）：≤ 2 ps
    • 偏光：直線、水平
    • レーザーヘッドサイズ（W×L×H mm）：750×1200×300(FT031k)、900×1500×300(FT31k)、900×1800×300(FT61k)、1200×2000×300(FT141k)
    • 電源サイズ(W×L×H mm)：
    • 電源サイズ（W×L×H mm）：553×600×850（FT031k, FT31k, FT61k）、553×600×1250（FT141k）
    • アンビリカル長さ：2.5m
    • 電力：AC200～240V、単相、47～63Hz（FT031k、FT31k）、AC208、380または400V、三相、50/60Hz（FT61k、FT141k）
    • 消費電力：≤ 1 kW以下（FT031k）、2 kW以下（FT31k）、5 kW以下（FT61k）、8 kW以下（FT141k）
    • 給水：不要（FT031k、FT31k、FT61k）、5 l/分以下、2 Bar、最大20 °C（FT141k）
    • 動作周囲温度：22 ± 2 °C
    • 保存周囲温度：15～35 °C：15-35 °C
    • 相対湿度（結露なきこと）：80%以下
    • 部屋の清浄度：ISOクラス7
