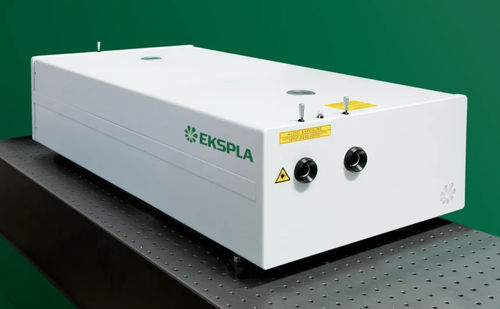

信号アンプ PicoFlux HP

RFピコ秒

PicoFlux HPシリーズは高繰り返しダイオード励起ピコ秒アンプで、繰り返し周波数1kHzで最大150mJ、100Hzで最大500mJのピコ秒パルスを供給できるように設計されています。これらのアンプは、高パルスエネルギー、優れたパルス間エネルギー安定性、優れたビーム品質を提供し、OPCPA励起、非線形光学、高度な分光などの要求の厳しいアプリケーションに最適です。 特徴

• ダイオード励起ピコ秒アンプ
• 最大150 mJのパルスエネルギー
• 20～300 psのパルス幅
• 最大2 kHzの高パルスエネルギー
• ダイオード励起ソリッドステート設計
• 高パルスエネルギー用の高度なビーム整形
• 内部または外部シードソース
• 熱的に誘起された複屈折補正
• ピコ秒アンプ
  • は、高パルスエネルギー、高パルスエネルギー、優れたビーム品質を提供します。
  • 熱誘起複屈折補正
  • 低メンテナンスコスト
  • ストリークカメラトリガー用10ps RMSジッター未満同期パルス
  • 付属のWindows制御ソフトウェア（オプションでRS232）
  • USBおよびLANインターフェースによる制御
  • 真空イメージリレーシステム
  • オプションの温度安定化第2、 アプリケーション
    • 時間分解分光法
    • SFG/SHG分光法
    • 非線形分光法
    • OPCPA励起
    • OPG/OPA励起
    • リモート・レーザー・センシング
    • 衛星測距
    • その他の分光および非線形光学アプリケーション
    説明オプション
    • パルス幅を20 ps～300 psの間でカスタマイズ可能（90 psより短くすると、出力エネルギーが比例して減少します）
    • 50 Hzまたは100 Hzのパルス繰り返しレート（エネルギーは～4倍に増加できます）
    • 2 kHzパルス繰り返し周波数（基本波出力エネルギーを約50％低減）
    • ガウス型空間ビームプロファイル（基本波出力エネルギーを約80％低減）
    • 電動スペクトル幅拡大ステージを介した外部シーダー入力（1.5nJ/パルス、800nm、100fs）
    • 外部RF信号に正確にロックするフェーズ・ロック・ループ（PLL）オプション（電気信号から光信号へのジッターは3ps以下）
    • 第2、第3、第4高調波出力（基本波からの変換効率：
    • 水-空気冷却（水-水冷却ユニットを置き換えるか、または補足します。 仕様
      • モデルのバリエーション：PicoFlux P500100、PicoFlux P301k、PicoFlux P601k、PicoFlux P1301k
      • 出力エネルギー（基本）：最大500 mJ（P500100）、30 mJ（P301k）、60 mJ（P601k）、130 mJ（P1301k）
      • SH出力：最大300mJ、20mJ、40mJ、85mJ
      • TH出力：最大200mJ、10mJ、20mJ、50mJ
      • FH出力：最大50mJ、3mJ、6mJ、15mJ
      • パルス繰り返し周波数：100 Hz（P500100）、1 kHz（その他）
      • パルス幅：90 ± 10 ps（標準）、カスタマイズ可能20-300 ps
      • パルスエネルギー安定性（基本）：≤ 0.5 % RMS
      • 長期出力ドリフト：± 1.5 %
      • ビーム空間プロファイル：超ガウス分布（ニアフィールドで6～11次）
      • ビーム径：～12mm（P500100）、～5mm（P301k）、～7mm（P601k、P1301k）
      • ビームポインティング安定性：≦20μrad
      • ビーム発散：≦0.5mrad
      • プリパルスコントラスト：> 200:1（ご要望に応じて1000:1も可能）
      • 光パルスジッター（Trig out）：≤ 100 ps、（Pre-Trig out）：≤ 50 ps、（PLL使用時）：≤ 2 ps
      • 偏光：リニア
      • レーザーヘッドサイズ（W×L×H mm）：1200×2400×300（P500100）、600×1500×300（P301k）、900×1500×300（P601k）、900×1800×300（P1301k）
      • 電源サイズ（W×L×H mm）：モデルにより異なる
      • アンビリカル長：2.5m（ご要望に応じて最大5mまで対応可能）
      • 電力：208、380または400 V AC、三相、50/60 Hz
      • 消費電力：≤ 5 kW（P500100, P301k）、≤ 10 kW（P601k）, ≤ 22 kW（P1301k）
      • 給水：最大40 l/分、2 bar、最大15～20 °C（モデルによって異なります）
      • 動作周囲温度：22 ± 2 °C
      • 保存周囲温度：15～35 °C：15-35 °C
      • 相対湿度（結露なきこと）：80 %以下
      • 室内清浄度：ISOクラス7
