光学式アンプ PicoFlux Custom

多チャンネルピコ秒

PicoFlux Customシリーズは多段OPCPA励起用に設計、製造されたマルチチャンネルカスタムピコ秒アンプです。これらのシステムはお客様のご要望に合わせ、波長、エネルギー、パルス幅、空間プロファイル、時間プロファイル、調整可能な遅延、指定位置へのイメージ変換、その他様々な機能を持つ最大8つの励起チャンネルを提供します。短パルス時間、優れたパルス間安定性、優れたビーム品質により、幅広い科学・産業用途に適しています。 特徴

• フラッシュランプまたはダイオード励起マルチチャンネルPicoFluxシステム
• 各チャンネルは励起要件に応じて調整可能
• 可変バーストによる高エネルギーPicoFluxバージョン
• ファイバーフロントエンドとYb：YAGアンプ - 1 ps、10 kHzで8 mJ出力
• 1～300 psのパルス幅
• シングルショットから10 kHzのパルス繰り返しレートまで
• 内部または外部シードソース
• 高パルスエネルギー用の高度なビーム整形
• Yb: YAG増幅器付きハイブリッドPicoFlux。li>
• 熱誘起複屈折補正
• 10ps RMSジッター以下の低ジッター同期パルス
• 真空イメージリレーシステム
• オプションの温度安定化第2、 説明 多チャンネルPicoFluxシリーズピコ秒アンプは多段OPCPA励起用に設計されており、異なるパラメータで最大8つの励起チャンネル用にカスタマイズできます。短パルス時間、優れた安定性、優れたビーム品質を提供します。回生アンプ/パワーアンプ設計により、外部または内部ソースによるシードが可能で、ダイオード励起回生アンプは安定したmJレベルのパルスを保証します。高度なビーム整形により、滑らかな空間プロファイルが保証され、低デポラリゼーションにより効率的な高調波発生が可能。Ekspla社によって開発されたフルファイバー・フロントエンドは、デュアル・ウェーヴ・シーダーやバースト形成などの機能を導入し、より広範な科学的応用のための強力な超高速イッテルビウム増幅器をサポートする。 システム

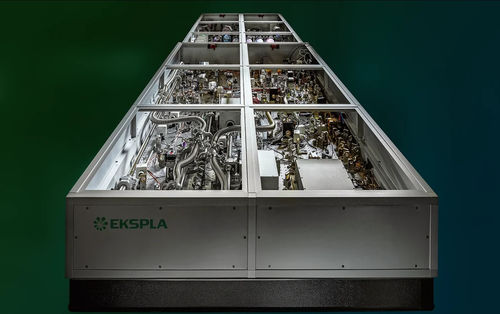

  • OPCPA励起PicoFlux P1301k-x4-SHレーザーシステムの典型的な外観（ELI-ALPS、SYLOS2Aシステム）
  オプション
  • 20ps～300psのカスタムパルス幅（内部および外部シーダーで使用可能；90ps以下の短縮は出力エネルギーを比例して減少させます）
  • 50Hzまたは100Hzのパルス繰り返しレート（エネルギーは1kHzシステムと比較して～4倍増加させることができます）
  • 2kHzのパルス繰り返しレート（基本波出力エネルギーを～50％減少させます）
  • ガウス様空間ビームプロファイル（基本波出力エネルギーを～80％減少させます）
  • 電動スペクトル幅拡大ステージを介した外部シーダー入力（1.5nJ/パルス、800nm、100fs）
  • 外部RF信号に正確にロックするフェーズ・ロック・ループ・オプション（電気信号から光信号へのジッターは3ps以下）
  • 第2、第3、第4高調波出力（基本波からの変換効率：～50%、～30%、～10%、基本波出力と同時ではありません）
  • 水対空気冷却（水対水冷却ユニットを置き換えるか、または補足します。 仕様
    • モデルのバリエーション：PicoFlux P2k10-x4、PicoFlux P1301k-x8、PicoFlux P1k100-Burst、PicoFlux P810k-1030
    • 出力エネルギー（基本）：最大4×2200 mJ、8×130 mJ、1.4 Jバースト（4×300 mJ + 4×50 mJ）、8 mJ @ 1030 nm
    • SH 出力：最大4 × 1400 mJ、8 × 85 mJ
    • TH 出力：最大4 × 660 mJ、8 × 50 mJ
    • FH 出力：最大4 × 220 mJ、8 × 15 mJ
    • パルス繰り返し周波数：10Hz、1kHz、100Hz、10kHz（モデルによる）
    • パルス持続時間：90±10ps（標準）、1±0.2ps（P810k-1030モデル）、カスタマイズ可能20～300ps
    • パルスエネルギー安定性（基本）：≦0.6%、≦0.5%、≦1%、≦0.5%（モデルによる）
    • 長期出力ドリフト：±2%、±1.5%
    • ビーム空間プロファイル：超ガウス分布またはガウス分布（モデルによる）
    • ビーム径：～23mm、～7mm、～11 & 5mm、～6mm
    • ビームポインティング安定性：≦30μrad、≦20μrad
    • ビーム発散：≦0.5mrad
    • プリパルスコントラスト：>200:1
    • 光パルスジッター（Trig出力）：≦100 ps、≦50 ps
    • PLLオプション使用時：≦2 ps
    • 偏光：リニア
    • レーザーヘッドサイズ（W×L×H mm）：1500×3600×500（2個または4個）、700×2000×300、900×1200×300
    • 電源サイズ（W×L×H mm）：553×600×1800（W×L×H mm）：553×600×1800（4個口）、553×952×600
    • 傘の長さ：5 m、2.5 m、3 m
    • 電力：AC208、380または400 V、三相、50/60 Hz、またはAC208-240 V、単相、50/60 Hz
    • 消費電力：≦40 kVA、≦60 kW、≦5 kW、≦3.5 kW
    • 給水：≤ 40 l/分、2 bar、最大15 °C; ≤ 5 l/分、≤ 15 l/分
    • 動作周囲温度：22 ± 2 °C
    • 保管周囲温度：15-35 °C
    • 保管周囲温度：15-35 °C
    • 動作周囲温度：22 ± 2 °C
    • 保管周囲温度：15-35 °C
    • 相対湿度（結露なきこと）：80%以下
    • 部屋の清浄度：ISOクラス7
