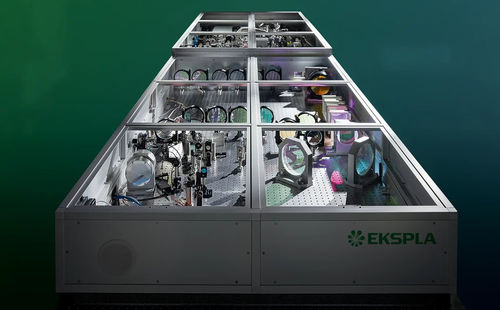

フェムトセカンドレーザー システム UltraFlux HE

ファイバー工業用分光学用

UltraFlux HEシリーズは、高エネルギーフェムト秒OPCPA（Optical Parametric Chirped Pulse Amplification）レーザーシステムで、要求の厳しい科学・産業用途向けに設計されています。ハンガリーのELI-ALPS（Extreme Light Infrastructure - Attosecond Light Pulse Source）用に開発され、現在では幅広い用途に使用されています。このシステムは特許取得済みのOPCPA技術に基づいており、2つのファイバー出力を持つオールインファイバーYbドープピコ秒レーザーシード光源であるマスター発振器を備えているため、光同期が確保され、複雑な時間同期システムは不要です。Nd:YAGピコ秒ポンプレーザーシステムには、ダイオード励起アンプとフラッシュランプ励起アンプ、波長変換用の第2高調波発生器が含まれます。フロントエンドNOPCPAは、ピコ秒光パラメトリック増幅器、グレーティング・コンプレッサー、白色光発生器、フェムト秒ノンコリニア光パラメトリック増幅器を含む複数のサブシステムから構成される。システムはグリズムまたはオフナー型パルスストレッチャーと高次位相補償のためのダズラーを使用し、最大1Jのパルスエネルギーを達成するために複数の増幅段がある。増幅されたパルスはフェムト秒に圧縮され、出力診断により信頼性の高いターンキーオペレーションが保証される。 特徴

• 新しいOPCPA技術に基づく
• 特許取得済みのフロントエンド設計（EP2827461およびEP2924500）
• 5 Hzの繰り返し周波数で最大1 Jのパルスエネルギー
• シングルショットから100 Hzまでのパルス繰り返し周波数
• 10 fsまでのパルス持続時間
• 100 Hzで最大50 mJのパルスエネルギー
• 優れたパルスエネルギー安定性：≤ 1%RMS以下
• 優れた長期平均出力安定性：1.5%RMS（8時間以上）
• 完全に同期したfsおよびps出力オプションが利用可能
• ハンズフリー波長チューニング
• 追加改良装置なしで高コントラストパルス

アプリケーション

• 広帯域CARSおよびSFG
• フェムト秒ポンプ・プローブ分光
• 非線形分光
• 高高調波発生
• ウェークフィールド粒子加速
• X線発生

オプション

• -F10：短パルスオプションは出力パルス幅を≤10 fsに短縮（このオプションでは波長可変機能は使用できません）
• -CEP：CEP安定化を≤400 mradに（パッシブおよびアクティブ安定化）
• -DM：変形可能ミラーオプションはストレール比を0.9
• -SH/TH/FH：第2、第3、第4高調波出力（変換効率：それぞれ～35%、～12%、～3%、信号出力と同時ではありません）
• -ps出力：
• -ps出力：メイン・システム出力に光学的に同期した追加ps出力（同時または非同期）
• -AW：空冷-水冷（外部水は不要、熱放散は総消費電力に等しい）

仕様（一部機種を除く）

• 出力エネルギー（信号）：3mJ（FT310）、100mJ（FT10010）、50mJ（FF50100-F10）、800mJ（FF8005）
• SH出力：最大3.5mJ
• TH出力：最大1.2mJ
• FH出力：最大300μJ
• パルス繰り返し周波数：10Hz（FT310、FT10010）、100Hz（FF50100-F10）、5Hz（FF8005）
• 波長可変範囲（シグナル）：750～960nm（FT310、FT10010）、840nm（FF50100-F10、FF8005）
• パルス幅：40±20fs（標準）、≤10fs（F10オプション）
• パルスエネルギー安定性：≤1.5%（標準）、≤1%（FF50100-F10）
• 長期パワードリフト：±1.5%
• ビーム空間プロファイル：超ガウス型
• ビーム径：～5mm～～80mm（モデルによる）
• ビームポインティング安定性：≤20μrad
• 時間コントラスト：APFC（±50ps以内）：10¹⁰:1、プリパルス（50-10 ps）：10⁸:1; プリパルス(10-1 ps)：10⁶:1;ポストパルス(20ps以降)：10⁶:1
• 光パルスジッター(Trig out): ≤ 100 ps; (Pre-Trig out): ≤ 50 ps; (-PLLオプションあり): ≤ 2 ps
• 偏光: リニア
• レーザーヘッドサイズ(W×L×H)：レーザーヘッドのサイズ（W×L×H）：900 × 1500 × 300 mm～1500 × 2000 × 500 mm（モデルにより異なる）
• 電源のサイズ（W×L×H）：553 × 600 × 850 mm～553 × 600 × 1800 mm
• Umbilical length：5 m
• 電力： 200-240 V AC 単相または 208/380/400 V AC 三相（モデルによる）
• 消費電力： ≤ 1 kVA ～ ≤ 11 kVA（モデルによる）
• 給水： ≤ 3 ～ ≤ 14 l/分、2 Bar、最大 15 ～ 20 °C
• 動作周囲温度： 22 ± 2 °C
• 保管周囲温度：15-35 °C
• 相対湿度（結露なきこと）：80%以下
• 室内清浄度：ISOクラス7

注意

• レーザーは常に主電源に接続してください。1時間以上接続されていない場合は、電源を入れる前に数時間のウォームアップが必要です。 代表的なモデル
  • UltraFlux FT310
  • UltraFlux FT10010
  • UltraFlux FF50100-F10
  • UltraFlux FF8005
  注文情報
  • 注文図および詳細は、製品マニュアルに記載されています
  。 特徴/技術仕様
  • ピーク出力：最大30TW
  • パルスエネルギー：最大1J
  • パルス幅：最大10fs
  • 繰り返し周波数：最大100Hz
  • 波長可変：750-960nm（シグナル）、高調波対応
  • パルスエネルギーの安定性：≦1-1.5%RMS
  • 長期パワー・ドリフト：8時間にわたって±1.5%
  • ビーム・プロファイル：
  • ビーム径：モデルによる
  • 指向安定性：≤ 20 µrad
  • 偏光：線形
  • 電源：単相または三相、モデルによる
  • 冷却：水または空気-水（オプション）
  • 室内要件：
