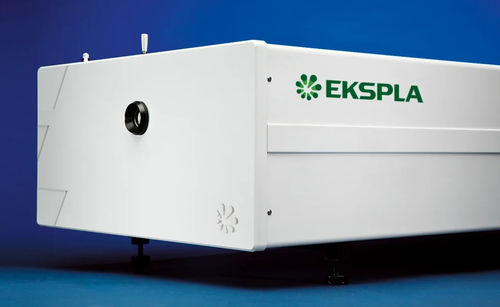

信号アンプ PicoFlux HE

RFピコ秒

PicoFlux HEシリーズは1064nmの高エネルギーピコ秒パルスを供給するために設計された高エネルギーフラッシュランプ励起ピコ秒アンプです。これらのアンプは高パルスエネルギー、優れたパルス間エネルギー安定性、優れたビーム品質を提供し、OPCPA励起、非線形光学、先端分光などの要求の厳しいアプリケーションに最適です。 特徴

• フラッシュランプ励起ピコ秒アンプ
• 最大パルスエネルギー2.2Jまで
• 20～300psのパルス幅
• 10Hzのパルス繰り返し周波数
• ダイオード励起再生増幅器
• 内部または外部シードソース
• 高パルスエネルギー用の高度なビーム整形
• 熱誘起複屈折補正
• 設計
アプリケーション
• 時間分解分光法
• SFG/SHG分光法
• 非線形分光法
• OPCPA励起
• OPG/OPA励起
• リモートレーザーセンシング
• 衛星測距
• その他の分光および非線形光学アプリケーション
説明回生アンプ/パワーアンプ設計内蔵高調波発生器 シンプルで便利なレーザー制御。 USBとLANインターフェース（オプションでRS232）で制御できます。パソコンからの操作に便利なWindows用コントロールソフトウェアが付属しています。 オプション
• パルス幅を20 ps～300 psの間でカスタム設定可能（90 ps以下に短縮すると、出力エネルギーが比例して減少します）
• ガウス型空間ビームプロファイル（基本波出力エネルギーを～80%減少させます）
• 電動スペクトル幅拡大ステージによる外部シーダー入力（1.5nJ/パルス、800nm、100fs以下）
• 外部RF信号に正確にロックするフェーズ・ロック・ループ（PLL）オプション（電気信号から光信号へのジッターは3ps以下）
• 第2、第3、第4高調波出力（基本波からの変換効率：
• 水-空気冷却（水-水冷却ユニットに代わる、または水-水冷却ユニットを補う、熱放散は総電力消費量に等しい）
• 水-空気冷却（水-水冷却ユニットに代わる、または水-水冷却ユニットを補う。 仕様
  • モデルのバリエーション：PicoFlux P30010、P60010、P1k10、P2k10
  • 出力エネルギー（基本）：300mJ、600mJ、1000mJ、2200mJ
  • SH出力：200mJ、400mJ、650mJ、1400mJ
  • TH出力：90mJ、180mJ、300mJ、660mJ
  • FH出力：30mJ、60mJ、100mJ、220mJ
  • パルス繰り返し周波数：10 Hz
  • パルス幅：90 ± 10 ps（20～300psの間で他の幅も使用可能）
  • パルスエネルギー安定性（基本）：≤0.6%
  • パルスエネルギー安定性（SH）：≤0.8%
  • パルスエネルギー安定性（TH）：≤2%
  • パルスエネルギー安定性（FH）：≤3%
  • 長期出力ドリフト：±2%
  • ビーム空間プロファイル：超ガウス分布（ニアフィールドで6～11次）
  • ビーム径：9 mm、～11 mm、～17 mm、～23 mm（モデルによる）
  • ビームポインティング安定性：≤30 µrad
  • ビーム発散：≤0.5 mrad
  • プリパルスコントラスト：>200:1（ご要望に応じて1000:1も可能）
  • 光パルスジッター（Trig out）：≤100 ps、（Pre-Trig out）：≤50 ps、（PLLオプション使用時）：≤2 ps
  • 偏光：リニア
  • レーザーヘッドサイズ（W×L×H mm）：600×1200×300：600×1200×300、600×1500×300、600×1800×300、900×1800×300
  • 電源サイズ(W×L×H mm)：553×600×650、553×600×830、553×600×1230
  • 傘の長さ：2.5m（ご要望に応じて10mまで対応可能）
  • 電力：AC200～240V、単相、47～63Hz（P30010、P60010）、AC208、380または400V、三相、50/60Hz（P1k10、P2k10）
  • 消費電力：≦2kVA、≦2.5kVA、≤4.5kVA、≤7kVA
  • 給水：≤3 l/分（P30010）、≤6 l/分（P60010）、≤12 l/分（P1k10）、≤14 l/分（P2k10）、2バール、最大20℃（P2k10：最大15℃）
  • 動作周囲温度：22 ± 2℃
  • 保存周囲温度：
  • 相対湿度（結露なきこと）：80%以下
  • 室内清浄度：ISOクラス7
