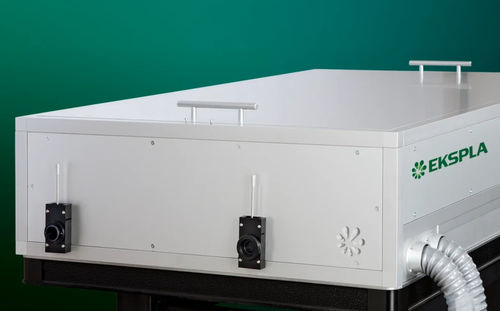

パルスレーザー システム NanoFlux AWG

ナノ秒Q switch固体

NanoFlux AWGシリーズは、時間的に成形された高エネルギーNd:YAGレーザーで、先進的な科学および産業用途向けに設計されています。これらのレーザーの主な特徴は、プログラム可能な任意波形発生器（AWG）によって駆動される電気光学変調器を介して、出力パルスを時間的に成形する能力です。

特徴

• 高エネルギーナノ秒レーザー
• 時間的に成形されたパルス
• 最大10 Jのパルスエネルギー
• 10 Hzのパルス繰り返し率
• パルス成形用の任意波形発生器
• 0.15 – 500 nsの調整可能なパルス持続時間
• 優れたパルスエネルギー安定性
• コスト効果の高いフラッシュランプポンプパワーアンプ
• 温度安定化された高調波オプション
• スーパーガウスビームプロファイル

用途

• OPCPAポンピング
• パワーアンプのフロントエンド
• Ti:Sapphireポンピング
• レーザーピーニング – レーザー誘起衝撃波による材料硬化
• プラズマおよび衝撃物理学

説明
NanoFlux AWGレーザーシステムは、シングルモードCWレーザーから始まり、ファイバアンプで増幅されます。AWG駆動の変調器は、必要な時間的形状と持続時間のパルスを送信し、ダイオードポンプ再生アンプまたはオールインファイバアンプでさらに増幅され、シングルパスダイオードおよびフラッシュランプポンプアンプに十分なエネルギーを達成します。パルス成形の解像度は125 psで、最大パルス長は500 nsです。システムは高エネルギーナノ秒パルス用の線形アンプを使用し、平坦なトップビームプロファイルを達成するために空間ビーム成形を行います。温度安定化ヒーター内の角度調整された非線形結晶高調波発生器は、2次、3次、および4次高調波生成に使用され、高調波分離システムは高いスペクトル純度を保証します。

オプション

• – G: ガウス状のビームプロファイルを提供（標準バージョンと比較してパルスエネルギーは通常80％低い）
• – AW: 水空冷オプション
• – N20…N500: 拡張AWGパルス持続時間（特にSHG出力の出力エネルギーは、正方形の時間的パルス形状で1つのパルス持続時間に対して指定されています）

仕様

• モデル: NanoFlux N2k10-AWG, NanoFlux N5k10-AWG, NanoFlux N10k10-AWG
• 1064 nmでの出力エネルギー: 1500 mJ (N2k10-AWG), 5000 mJ (N5k10-AWG), 10 000 mJ (N10k10-AWG, 2 × 5 000 mJ)
• 532 nmでの出力エネルギー: 1000 mJ (N2k10-AWG), 3000 mJ (N5k10-AWG), 6000 mJ (N10k10-AWG)
• 355 nmでの出力エネルギー: すべてのモデルについて問い合わせ
• パルス繰り返し率: 10 Hz
• パルス持続時間: 0.15 – 20 ns（125 psのステップで可変; 標準調整可能性1–20 ns; パルス成形可能1–500 ns）
• 1064 nmでのパルスエネルギー安定性: ≤ 0.5 %
• 532 nmでのパルスエネルギー安定性: ≤ 1 %
• 長期的なパワードリフト: ± 2 %
• ビーム空間プロファイル: スーパーガウス
• ビーム直径: ~11 mm (N2k10-AWG), ~25 mm (N5k10-AWG, N10k10-AWG)
• ビームポインティング安定性: ≤ 50 µrad
• ビーム発散: ≤ 0.5 mrad
• 光パルスジッター: < 50 ps
• 線幅: シングルモード
• 偏光: 線形, > 90 % (N2k10-AWG, N5k10-AWG), 線形 (N10k10-AWG)
• レーザーヘッドサイズ (W×L×H mm): 750 × 1350 × 300 (N2k10-AWG), 700 × 2100 × 300 (N5k10-AWG), 1000 × 2100 × 300 (N10k10-AWG)
• 電源サイズ (W×L×H mm): 550 × 600 × 840 – 1ユニット, 550 × 600 × 670 – 1ユニット (N2k10-AWG); 550 × 600 × 1220 – 2ユニット (N5k10-AWG); 550 × 600 × 1220 – 2ユニット, 550 × 600 × 670 – 1ユニット (N10k10-AWG)
• アンビリカル長さ: 5 m
• 電力要件: 208, 380または400 V AC, 三相, 50/60 Hz
• 電力消費: ≤ 6 kVA (N2k10-AWG), ≤ 9 kVA (N5k10-AWG), ≤ 13 kVA (N10k10-AWG)
• 水供給: ≤ 5 l/min, 2 Bar, max 15 °C (N2k10-AWG); ≤ 8 l/min, 2 Bar, max 15 °C (N5k10-AWG); ≤ 12 l/min, 2 Bar, max 15 °C (N10k10-AWG)
• 動作環境温度: 22 ± 2 °C
• 保管環境温度: 15 – 35 °C
• 相対湿度（結露なし）: ≤ 80 %
• 部屋の清潔さ: ISOクラス7

注意: レーザーは常に主電源に接続されている必要があります。1時間以上切断された場合、電源を入れる前に数時間のウォームアップ期間が必要です。
