モーター駆動バイブレータ FOX series

電動式カウンターウェイトコンクリート部品用

製品概要

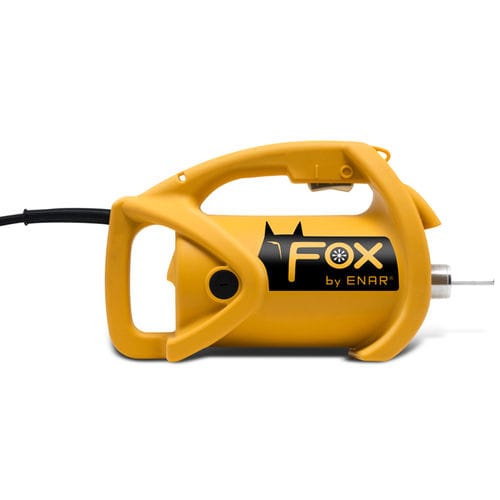

FOXはモーターを支持する内部安定フレームを備えたポータブル単相電動偏心バイブレーターで、安定性と精度を向上させます。

• 強化された接続ケーブル
• 高耐久ハウジング
• 取り外し可能なキャリングストラップ
• 大容量モーター、二重絶縁

伝達軸（TAX / TAXE / TDX / TDXE）
伝達オプションは小径から大径のニードルに対応し、ニードルヘッド接続部の保護を強化します。

• TAXE / TDXE：AX25およびAX32用
• TAX / TDX：AX40、AX48、AX58用
• メッシュ補強と内側鋼板、接続端の補強

ポーカー（AX）
AXポーカーは硬化鋼チップを持つ大径の偏心ポーカーで、コンクリートの締固めに適しています。

• オイル潤滑の4ベアリング
• 水の浸入を防ぐ二重シール

用途
土木工事、建築、垂直構造物のコンクリートバイブレーションに設計され、制御された締固めと信頼性のある動作が求められる現場に適しています。中程度の強度の現場向けで、幅広いニードルと伝達に対応します。

技術要約（簡潔）

• モーター品番：FOX 230V - TAX / FOX 115V - TAX / FOX 115V NEMA - TAX / FOX 230V - TDX / FOX 115V - TDX / FOX 115V NEMA - TDX
• モーター寸法：354 x 150 x 216 mm | 回転数：12,000 rpm | 周波数：50-60 Hz | 重量：5.8 kg | 出力：2,300 W（230 V）/ 1,800 W（115 V）
• 使用可能なシャフト長さ：0.6 m、1 m、1.5 m、2 m、3 m、4 m、5 m、6 m（品番による）
• ポーカー径：25、32、40、45、48、58 mm（例：AX25：285 mm、10 m³/h、14,000 rpm、0.8 kg；AX32：366 mm、14 m³/h、13,750 rpm、1.7 kg；AX40：335 mm、17 m³/h、13,500 rpm、2.2 kg）
• 保守：自動切断機構付き交換可能ブラシ、統合スイッチ付き人間工学的メインハンドル
