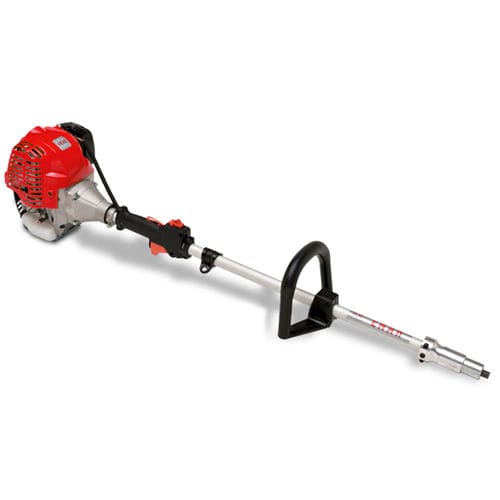

エンジン式バイブレータ VIB-BAR

ガソリンエンジンカウンターウェイトコンクリート部品用

概要
VIB-BARは、エンジンユニット、柔軟なTBX軸、AX偏心ポーカーを備えた、ポータブルのガソリン式偏心コンクリートバイブレーターです。内部コンクリートの締固めを目的としています。

主な特長

• 始動時の制御を可能にする遠心クラッチ。
• 軸の接続が迅速かつ簡単。
• 水平作業での取り扱いを改善するパッド付きハーネス。

TBX軸
TBX柔軸はAX 45ポーカーに推奨され、外部スチールストリップ補強を備えて耐久性を高めています。

• メッシュ補強と内側のスチールストリップ。
• 外部のスチールストリップ補強。

AXポーカー
AX系列は、焼入れ鋼先端を持つ大型の偏心ポーカーで、連続運転を目的に設計されています。

• オイル潤滑のベアリング4個。
• 水の侵入を抑える二重シール。

用途
電源がない現場向けに設計されており、VIB-BARは内部コンクリートの締固めで自律性と広い可動域を提供します。特に水平作業や狭所、遠隔地での使用に適しています。

利点

• 電源不要 — ガソリンエンジンにより電源接続が不要。
• 機動性 — 電源のない現場や遠隔地での使用に適したコンパクト設計。
• 水平作業対応 — ハーネスと重量バランスが水平締固め作業に最適化。

技術仕様 — モーター VIB-BAR
排気量: 35.8 cc
燃料: ガソリン
全長（軸含む）: 2.5 m
エンジン: HONDA GX 35 4T
出力: 1.6 cv
重量（モーター単体）: 6 kg

技術仕様 — TBX軸
対応ポーカー: AX 45
長さ: 0.5 m
重量: 2 kg

技術仕様 — ポーカー AX 40-45
対応伝達: AX 45 = TBX-TDX, AX 40 = TAX-TDX
直径: AX 45 = 45 mm, AX 40 = 40 mm
長さ: AX 45 = 325 mm, AX 40 = 335 mm
流量 (m³/h): AX 45 = 25, AX 40 = 17
回転数 (r.p.m): AX 45 = 9000, AX 40 = 13500
重量: AX 45 = 3 kg, AX 40 = 2.2 kg

特性 / 技術仕様一覧

• 製品名: VIB-BAR
• 型番: VIB-BAR
• エンジン排気量: 35.8 cc
• 燃料: ガソリン
• 全長（軸含む）: 2.5 m
• エンジン型式: HONDA GX 35 4T
• エンジン出力: 1.6 cv
• 製品重量（モーター単体）: 6 kg
• TBX軸 — 対応ポーカー: AX 45
• TBX長さ: 0.5 m
• TBX重量: 2 kg
• AX 45直径: 45 mm
• AX 40直径: 40 mm
• AX 45長さ: 325 mm
• AX 40長さ: 335 mm
• 指標流量 (AX 45 / AX 40): 25 m³/h / 17 m³/h
• 回転数 (AX 45 / AX 40): 9000 r.p.m / 13500 r.p.m
• AX 45重量: 3 kg
• AX 40重量: 2.2 kg
