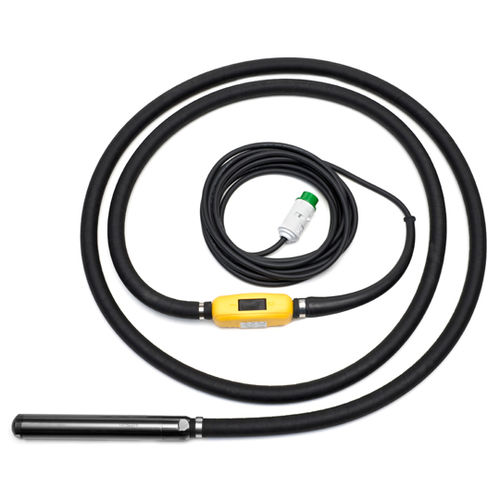

電気コンクリート内部振動機 M-AFP series

製品概要
M-AFP 内蔵モーター式高周波コンクリートバイブレーターは、軽量で取り扱いが容易、建設・土木の集中的な振動作業向けに設計されています。

主な特徴

• 防水・耐摩耗のスイッチボックス。
• 複数の直径と長さを用意。
• コンクリートの効率的な締固めのために最適化された周波数と振幅。

利点

• メンテナンス負荷低減 — フレキシブルシャフトを使わないため、機械式バイブレーターに比べ摩耗や保守が少ない。
• 適応性 — 型枠やコンクリートの種類に応じた複数の直径・長さ構成。
• 集中的な作業に適合 — 重負荷作業で機械式より強力で安定した振動を提供。
• IP67 保護等級 — 防塵・防水に完全対応。

用途
基礎、壁、柱、構造部材など、建築・土木工事における集中的なコンクリート振動作業に推奨されます。

モデル / 構成

• 対応モデル: M38 AFP, M5 AFP, M6 AFP, M7 AFP, M38 AFP-G, M5 AFP-G, M6 AFP-G, M7 AFP-G, M3 AFP, M8 AFP.
• 対応直径: 30 mm, 38 mm, 50 mm, 58 mm, 66 mm, 75 mm.
• ゴムチップ: "-G" バリアント（M38 AFP-G、M5 AFP-G、M6 AFP-G、M7 AFP-G）は装備。標準モデルは未装備。

オプションアクセサリ

• 延長ケーブル 5 m
• 延長ケーブル 10 m
• 延長ケーブル 20 m
• 延長ケーブル 25 m

技術仕様

• 周波数: 200 Hz（全モデル）。
• 電圧: 42 V（全モデル）。
• 遠心力: M38 AFP / M38 AFP-G: 150 kg; M5 AFP / M5 AFP-G: 330 kg; M6 AFP / M6 AFP-G: 560 kg; M7 AFP / M7 AFP-G: 700 kg; M3 AFP: 120 kg; M8 AFP: 900 kg.
• 直径: M3 AFP: 30 mm; M38 AFP / M38 AFP-G: 38 mm; M5 AFP / M5 AFP-G: 50 mm; M6 AFP / M6 AFP-G: 58 mm; M7 AFP / M7 AFP-G: 66 mm; M8 AFP: 75 mm.
• 電流 (A): M3 AFP: 3.5 A; M38 AFP / M38 AFP-G: 8 A; M5 AFP / M5 AFP-G: 10.5 A; M6 AFP / M6 AFP-G: 15 A; M7 AFP / M7 AFP-G: 22 A; M8 AFP: 18 A.
• 長さ: M3 AFP: 353 mm; M38 AFP / M38 AFP-G: 370 mm; M5 AFP / M5 AFP-G: 365 mm; M6 AFP / M6 AFP-G: 400 mm; M7 AFP / M7 AFP-G: 412 mm; M8 AFP: 385 mm.
• 性能指標 (m³/h): M3 AFP: 12; M38 AFP / M38 AFP-G: 20; M5 AFP / M5 AFP-G: 30; M6 AFP / M6 AFP-G: 35; M7 AFP / M7 AFP-G: 40; M8 AFP: 45.
• 回転数 (rpm): 約12,000（全モデル）。
• 重量: M3 AFP: 10.5 kg; M38 AFP / M38 AFP-G: 11 kg; M5 AFP / M5 AFP-G: 13 kg; M6 AFP / M6 AFP-G: 15 kg; M7 AFP / M7 AFP-G: 17 kg; M8 AFP: 18 kg.
• ゴムチップ: -G 仕様にて対応。標準モデルには未装備。
